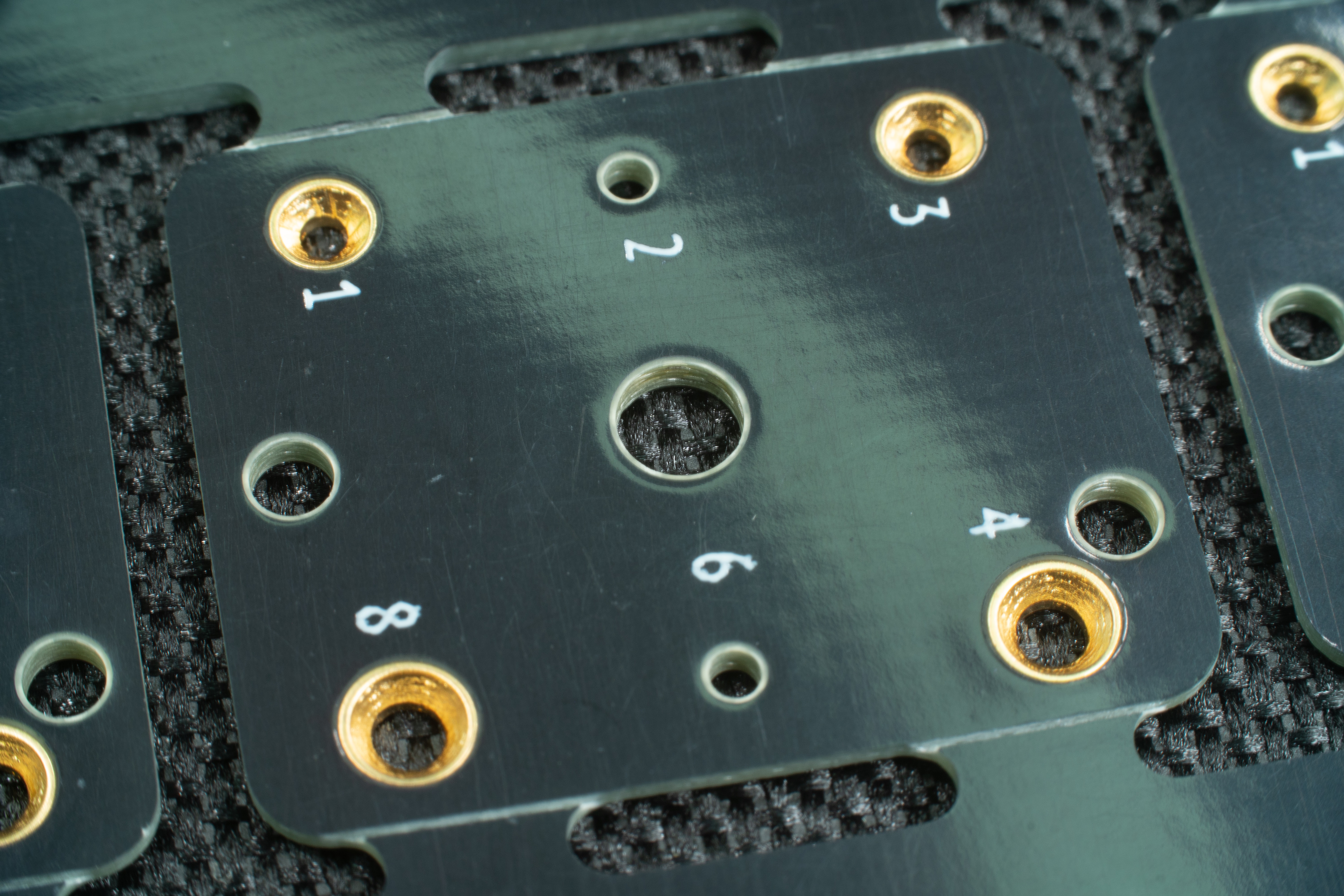

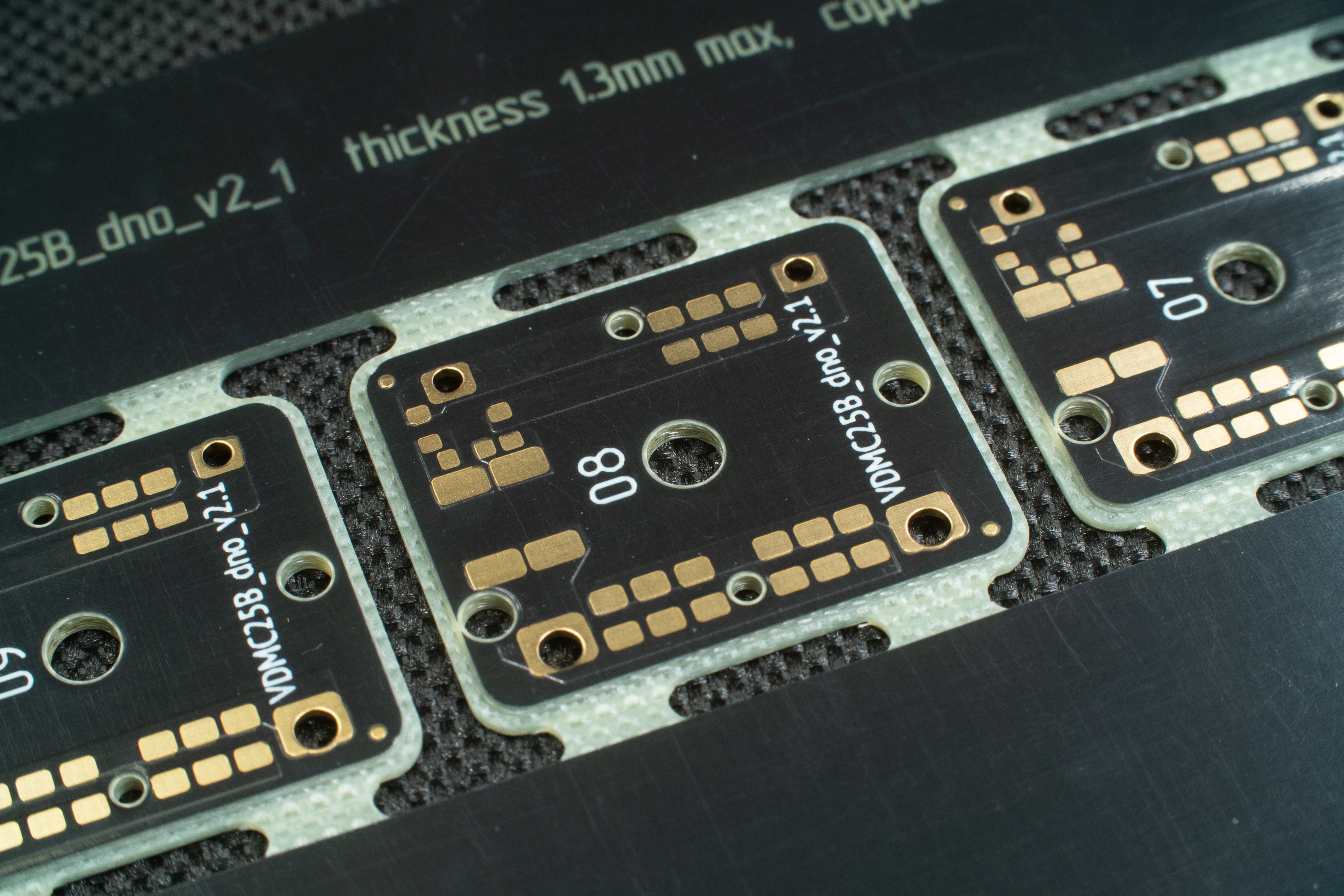

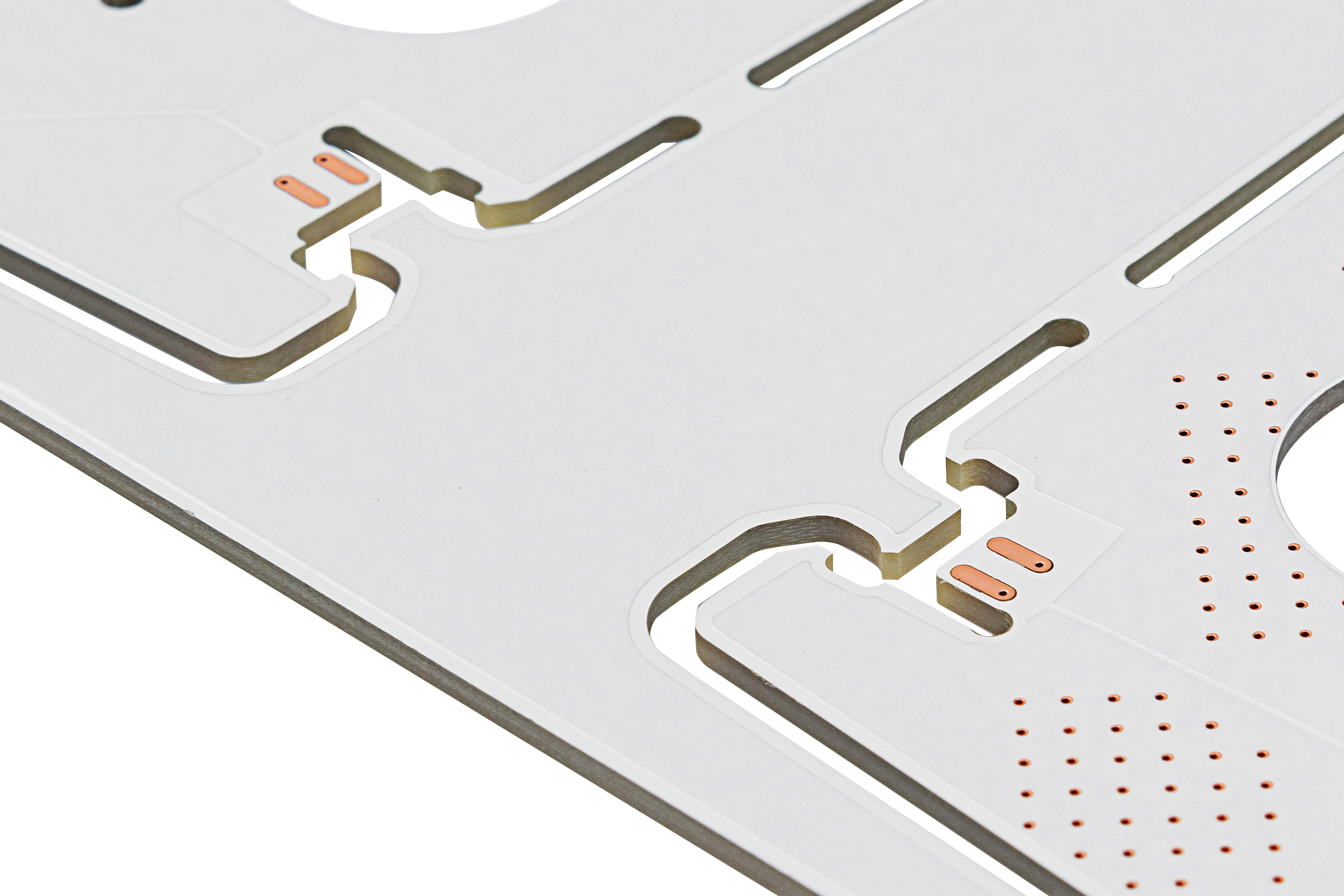

Одно- и двусторонние
Характеризуются простотой изготовления, экономичностью, легкостью ремонта. Но такие платы имеют ограничения по сложности схем, требуют тщательного планирования размещения компонентов.
Техподдержка
Преимущества
производства печатных плат у нас
Хорошая
производственная база
Каждые 5 лет мы обновляем оборудование на более современное. Сейчас на нашем производстве стоят системы Orbotech LDI, ламинировочные пресс-машины VIGOR, лазерные станки Mitsubishi, линии нанесения покрытия Command, линии PTH и т.д.
Большое портфолио
проектов
Производили многослойные платы для медицинского оборудования, бытовой техники, промышленной электроники, телекоммуникационного оборудования, компьютерной техники и других сфер.
Быстрая доставка
и производство
Производим небольшие и крупные партии сложных печатных плат. Доставляем авиа: каждую неделю отправляем 4 самолета с нашими платами в Россию. Весь цикл занимает ≈ 3-5 недель.
Опытная команда инженеров
Занимаемся изготовлением многослойных печатных плат свыше 25 лет. За это время стали ведущим производителем в отрасли при поддержке опытной команды экспертов.
Технологические возможности
Характеристика
Стандартная технология
Улучшенная технология
Минимальная толщина диэлектрика
0.05 мм для жесткой ПП
0.025 мм для гибкой ПП 0.025 мм для жесткой ПП
0.012 мм для гибкой ПП
0.025 мм для гибкой ПП 0.025 мм для жесткой ПП
0.012 мм для гибкой ПП
Минимальная толщина ПП 2 слоя
0.25 мм для жестких ПП
0.12 мм для двусторонние гибкие ПП 0.20 мм для жестких ПП
0.12 мм для двусторонних гибких ПП
0.12 мм для двусторонние гибкие ПП 0.20 мм для жестких ПП
0.12 мм для двусторонних гибких ПП
Максимальная толщина ПП
4 мм
12 мм
Минимальный зазор/проводник при 18 мкм базовой меди
0.15/0.15 мм
0.076/0.076 мм и менее по запросу
Минимальное отверстие (механическое сверление)
0.20 мм
0.15 мм
Минимальное отверстие (лазерное)
0.10 мм
0.080 мм
Aspect ratio PTH
10:1
20:1 и более по запросу
Виды отверстий
Сквозные, заполненные с восстановлением поверхности площадки
Сквозные, заполненные с восстановлением поверхности площадки
Дополнительно
-
Медные вставки (copper coin)
-
