Полугибкие платы: технологичный компромисс для компактной электроники

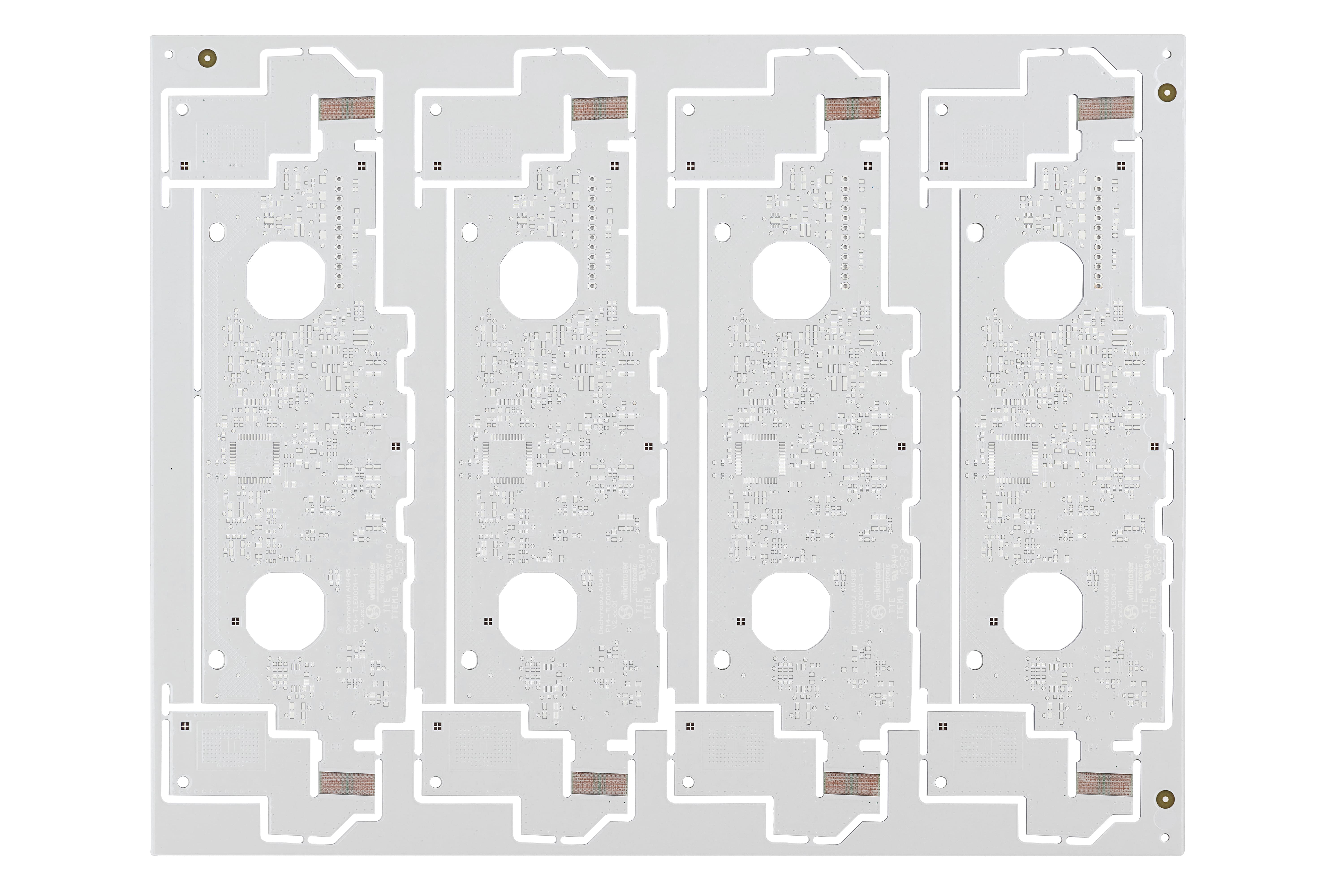

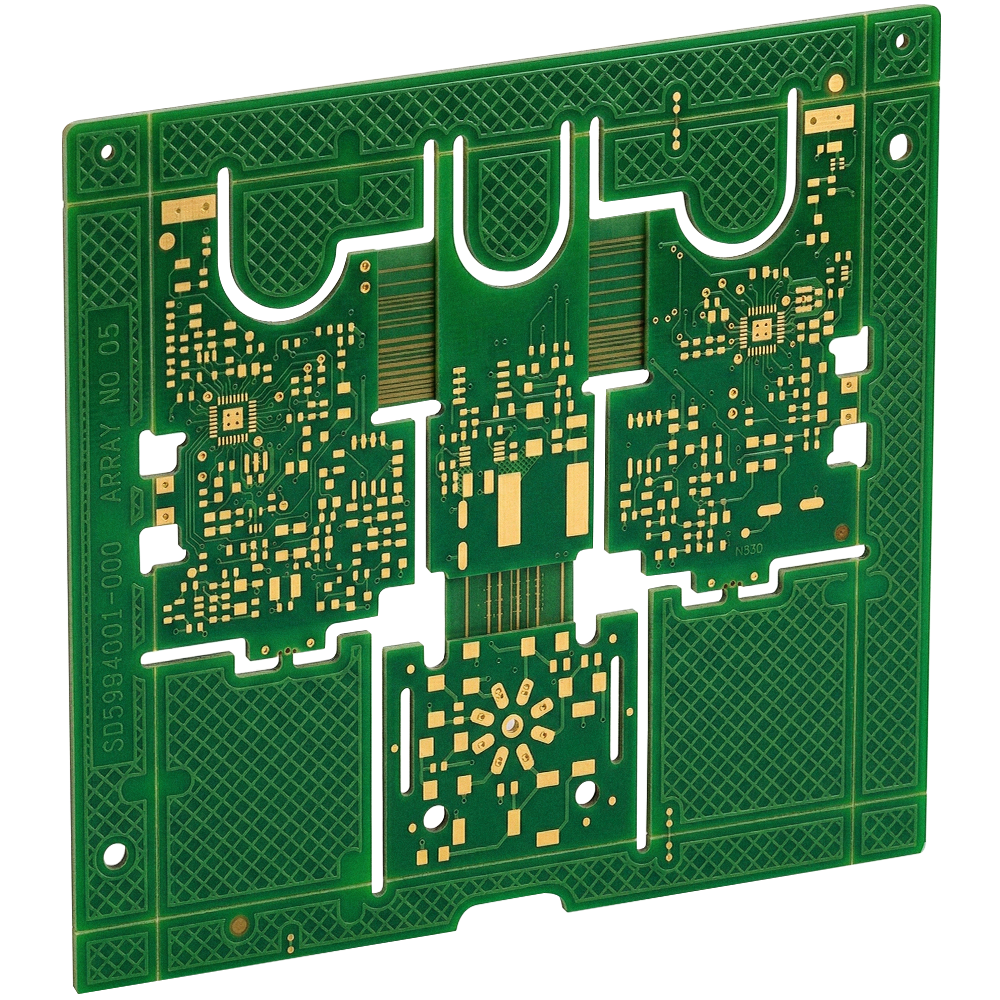

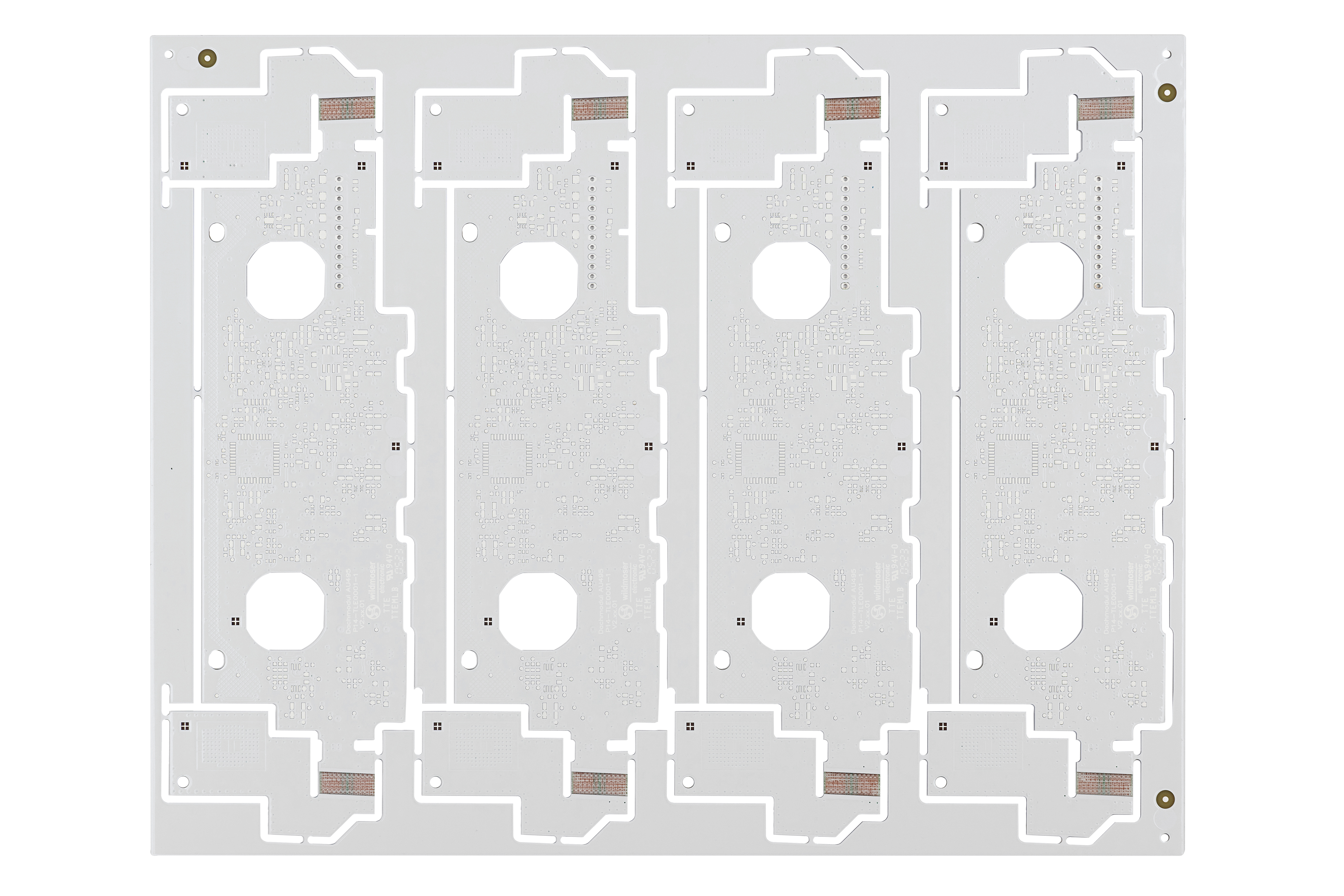

Нужно разместить схему в нестандартном корпусе или обеспечить однократный изгиб при монтаже, но полноценная гибкая плата из полиимида кажется избыточным решением? Полугибкие печатные платы — это оптимальный выбор. Они изготавливаются из специальных типов стеклотекстолита FR-4, который при определенной остаточной толщине (обычно 0,25±0,05 мм) в зоне изгиба позволяет однократно согнуть плату под нужным углом. В остальных частях изделие сохраняет все свойства стандартной жесткой печатной платы. Это технологичное решение для создания трехмерных соединений без использования разъемов и шлейфов. Наше интегрированное производство позволяет реализовать такие проекты с привлечением пула заводов, имеющих опыт изготовления подобных конструкций.
Характеристики и параметры

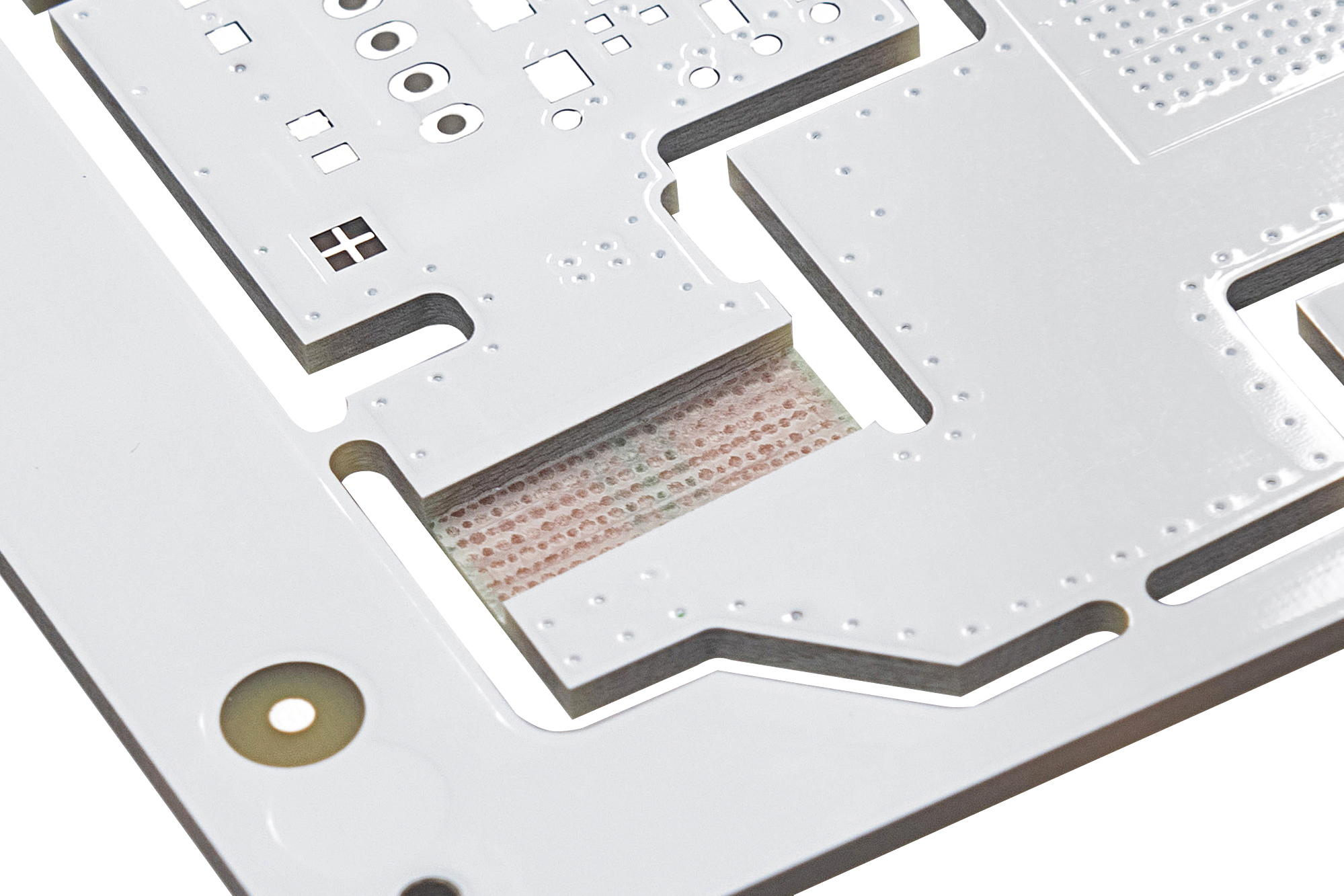

Ключевая особенность полугибких решений — использование базового материала FR-4, но со строгим контролем толщины в зоне изгиба. Это достигается специальной обработкой (фрезеровкой) слоев перед прессованием. В результате общая толщина платы может составлять от 1,0 до 2,0 мм, а в зоне изгиба она не превышает 0,3 мм. Мы обеспечиваем высокое качество изготовления, гарантируя стабильность параметров даже в таких локально утонченных зонах. Количество слоев может достигать 12 в общей части и 1–2 непосредственно в зоне изгиба. Минимальные зазоры и проводники — до 0,076 мм. Все это делает такие платы надежной основой для современной электронной аппаратуры.
Металлизация и крепежные отверстия
Для сохранения целостности проводников, в месте изгиба применяются специальные конструкторские и технологические приемы. Металлизация в зоне изгиба выполняется с увеличенной толщиной меди или с использованием гибких вставок, чтобы избежать микротрещин. Крепежные отверстия и монтажные площадки в жестких частях платы ничем не отличаются от стандартных и могут быть металлизированы сквозным способом, заполнены медью или закрыты для обеспечения надежности пайки компонентов. Это позволяет без ограничений размещать на плате любые компоненты, включая многослойные BGA-корпуса. Как ответственный производитель, мы проверяем каждый проект на технологичность, чтобы готовое изделие точно соответствовало вашим требованиям.
Почему стоит выбрать нас
Заказывать полугибкие платы у нас — значит получать готовое изделие с точно выдержанной геометрией зоны изгиба и гарантией сохранности проводников. Наша компания помогает с выбором оптимального материала и проверкой проекта перед запуском. Мы предоставляем прозрачную цену и организуем быструю доставку готовой продукции в любой регион. Чтобы купить полугибкие печатные платы с гарантией стабильных характеристик, просто свяжитесь с нами. Мы подготовим индивидуальное коммерческое предложение под ваш проект.
