Печатные платы для систем мониторинга и навигации
Печатная плата — основа любой системы мониторинга и навигации. Без качественных печатных плат невозможно обеспечить точность позиционирования, сбор данных с датчиков и передачу сигналов. Особенность работы электроники для мониторинга и навигации — в том числе печатных плат, составляющих фундамент любого электронного устройства — в том, что она должна надежно работать в самых сложных условиях: перепады температур, вибрации, электромагнитные помехи.
Ниже расскажем о применении печатных плат в сфере мониторинга и навигации: какие устройства используются, какие типы плат применяются и какие сложности решаются при производстве.
Печатные платы в сфере мониторинга и навигации
Применение печатных плат в сфере мониторинга и навигации охватывает отрасли от авиации и морского транспорта до промышленного слежения и геодезии. Печатные платы обеспечивают обработку сигналов от GPS-модулей, радаров, спутниковых антенн и инерциальных датчиков.
Основные области использования печатных плат:
мониторинг транспорта (логистика, контроль скорости, отслеживание маршрутов);

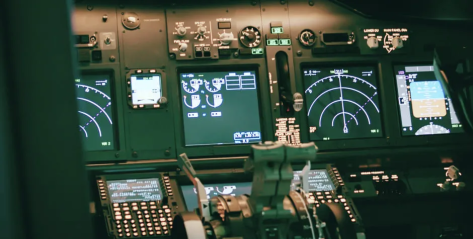

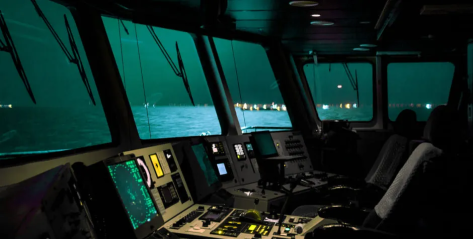

навигация воздушных и морских судов;
геодезия и картография;
системы безопасности (тревожные кнопки, персональные маяки);
умные города (мониторинг движения, контроль освещения).
Каждый вид оборудования предъявляет свои требования к печатным платам. Для портативных устройств важны малый вес и энергоэффективность. Для стационарных систем — надёжность и защита от внешних воздействий.
Использование современных материалов и многослойных конструкций позволяет создавать платы для работы в экстремальных условиях.
Где применяются печатные платы?
Печатные платы для мониторинга и навигации используются в широком спектре оборудования:
Тип устройства | Применение | Особенности |
GPS/ГЛОНАСС-приёмники | позиционирование, маршрутизация | многослойные платы, низкий уровень шумов |
Инерциальные модули | определение ориентации в пространстве | гибкие платы для компактных корпусов |
Радарные датчики | обнаружение объектов, измерение расстояния | высокочастотные платы |
Телеметрические системы | сбор данных с удалённых объектов | защищённые платы для полевых условий |
Спутниковые устройства связи | передача данных, навигация | многослойные платы с контролем импеданса |
Каждое устройство требует индивидуального подхода к выбору материалов и топологии платы. Производство таких плат должно обеспечивать стабильность параметров в широком диапазоне температур и при высоких вибрациях.
Высокочастотные материалы
Для мониторинга и навигации на высоких частотах стандартный FR4 не подходит — он вносит большие потери сигнала. В таких случаях используются специальные материалы:
ламинаты на основе PTFE (политетрафторэтилена) с низкими диэлектрическими потерями;
углеводородно-керамические ламинаты;
гибридные стеки: высокочастотные материалы для сигнальных слоёв + FR4 для остальных.
Выбор материала влияет на:
целостность сигнала;
стабильность импеданса;
надёжность платы в полевых условиях.
Гибкие печатные платы
В навигационном оборудовании и портативных системах мониторинга часто используются гибкие платы. Они позволяют:
размещать электронику в нестандартных корпусах;
соединять несколько жёстких блоков без разъёмов (заменяют кабельные жгуты);
уменьшать вес и габариты устройства.
Гибкие платы применяются в носимых навигаторах, нашлемных дисплеях, автомобильных антенных модулях и спутниковых трекерах. Их производство требует особого внимания к выбору полиимидной основы и адгезивов, а также к контролю качества металлизации в зонах изгиба.
Основные компоненты печатных плат
Современные печатные платы для мониторинга и навигации включают несколько ключевых функциональных блоков.
Схемы передатчика и приемника
Печатные платы содержат радар-модули, которые генерируют и принимают высокочастотные сигналы. Передатчик усиливает сигнал перед отправкой через антенну. Приёмник улавливает отражённый сигнал, усиливает его и преобразует для цифровой обработки.
Требования к платам:
высокая помехоустойчивость;
минимальные потери в тракте;
стабильность параметров при перепадах температуры.
Антенны и дуплексеры
Антенна — критический элемент навигационной системы. На печатной плате антенна может быть выполнена в виде печатного проводника (микрополосковая антенна, патч-антенна). Дуплексер позволяет использовать одну антенну для передачи и приёма, разделяя сигналы во времени или по частоте.
Проектирование таких плат требует:
Точного расчёта геометрии антенны.
Выбора материала с известной диэлектрической проницаемостью.
Контроля допусков при производстве.
Устройства цифровой обработки сигналов
После приёма и усиления сигнал поступает в цифровой процессор. Эти устройства вычисляют координаты, скорость, расстояние до объекта и другие параметры.
Печатные платы для цифровой обработки имеют:
многослойную структуру (от 4 до 12 слоёв);
разводку высокоскоростных линий;
экранирование аналоговых и цифровых цепей.
Сложность проектирования таких плат возрастает при необходимости совместного размещения высокочастотных и цифровых цепей на одной плате. Использование гибких переходов или гибко-жестких конструкций помогает решить эту задачу.
Заключение
Применение печатных плат в сфере мониторинга и навигации требует глубокого понимания физики распространения радиоволн, свойств материалов и особенностей производства.
Печатные платы для этих задач должны обеспечивать:
стабильность параметров в широком диапазоне частот;
минимальные потери сигнала (за счёт выбора высокочастотных ламинатов);
устойчивость к вибрациям, влажности и перепадам температур;
компактность и малый вес (особенно для портативных устройств).
Инженеры по качеству ГРАН Груп неизменно следят за тем, чтобы каждый производитель в партнёрской сети выпускал печатные платы с высокой степенью защиты и ресурсом, соответствующим требованиям отрасли. Мы предоставляем полную инженерную поддержку: от выбора материалов до серийного выпуска плат для систем мониторинга и навигации.
