Гибко-жесткие печатные платы: единство надежности и гибкости

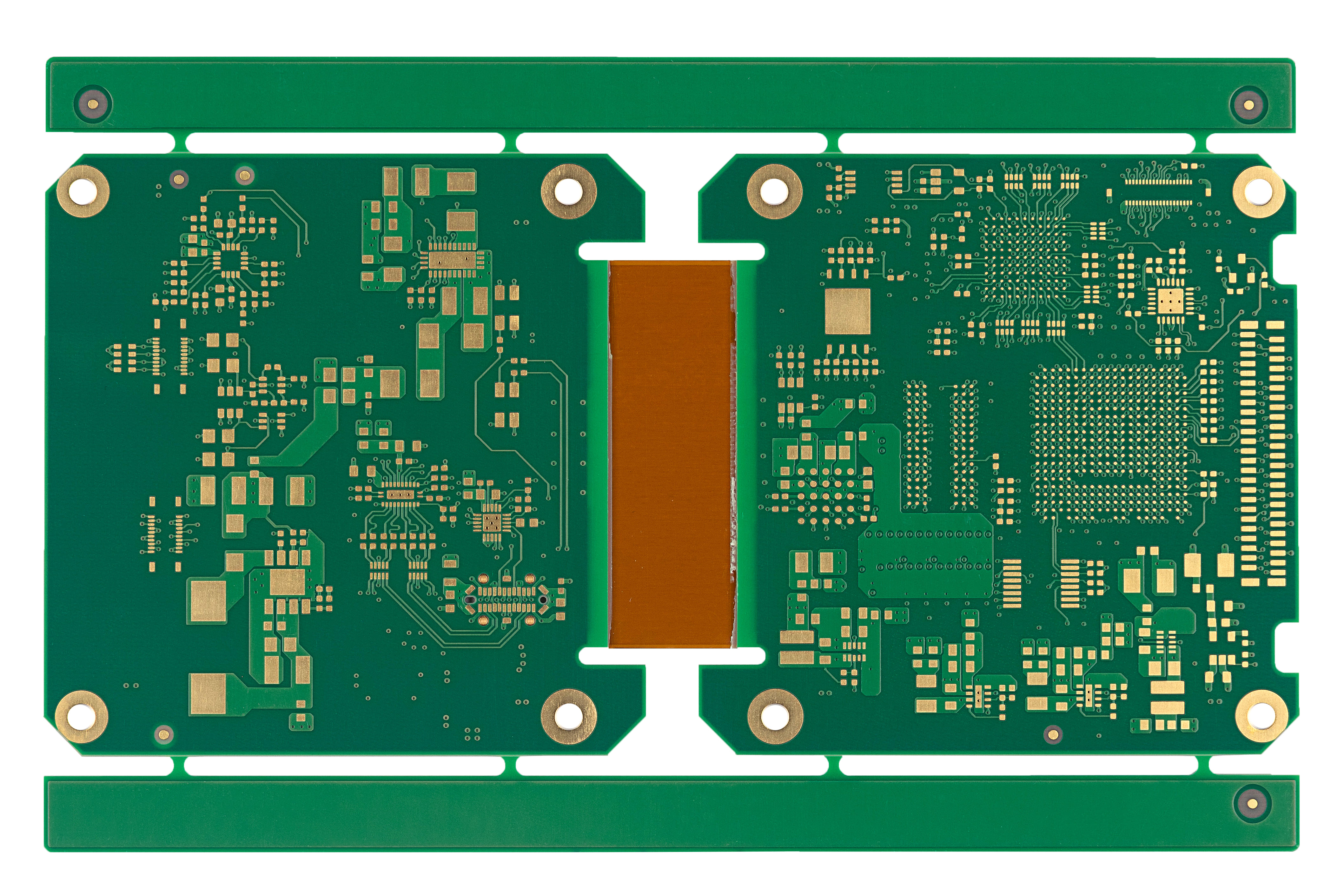

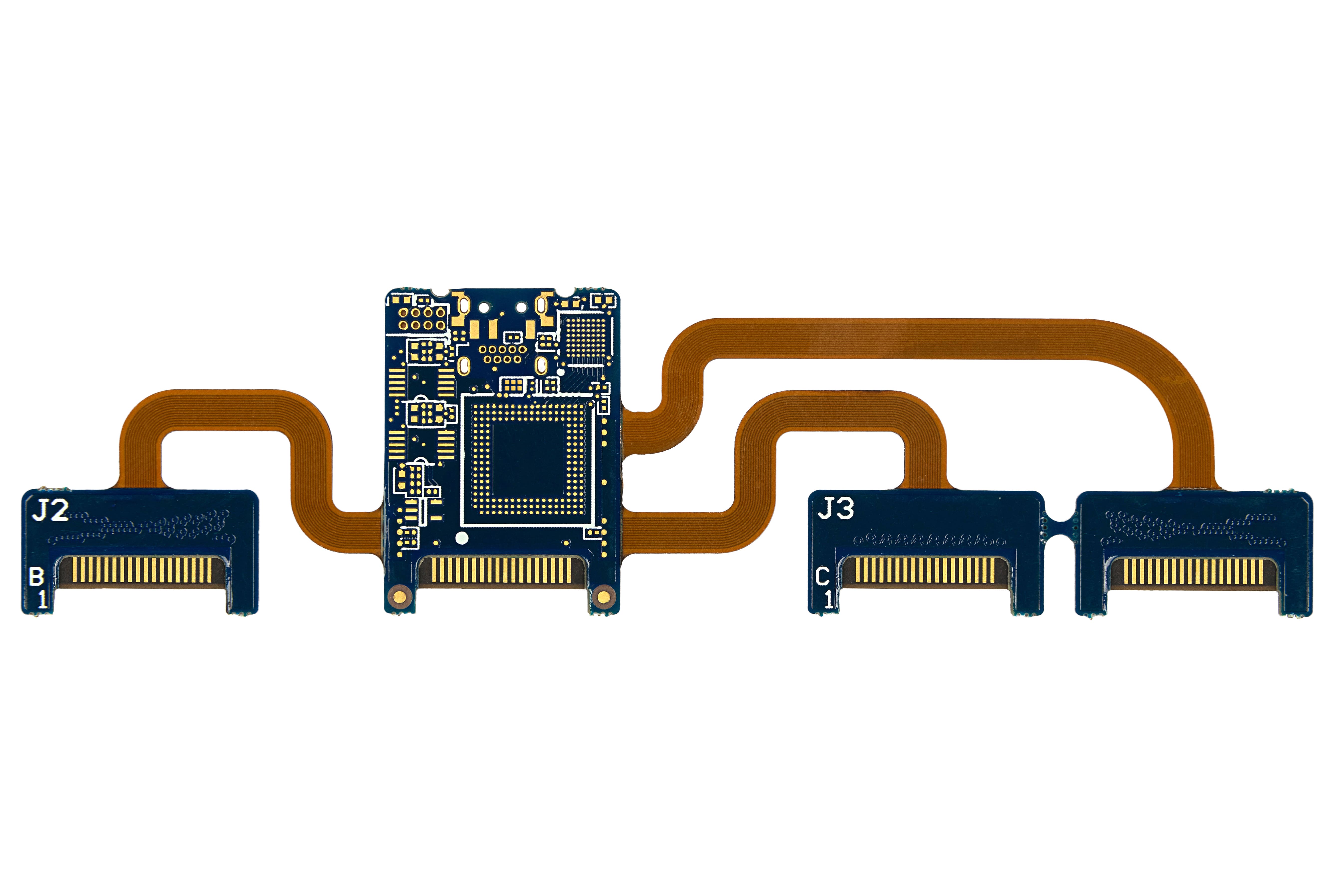

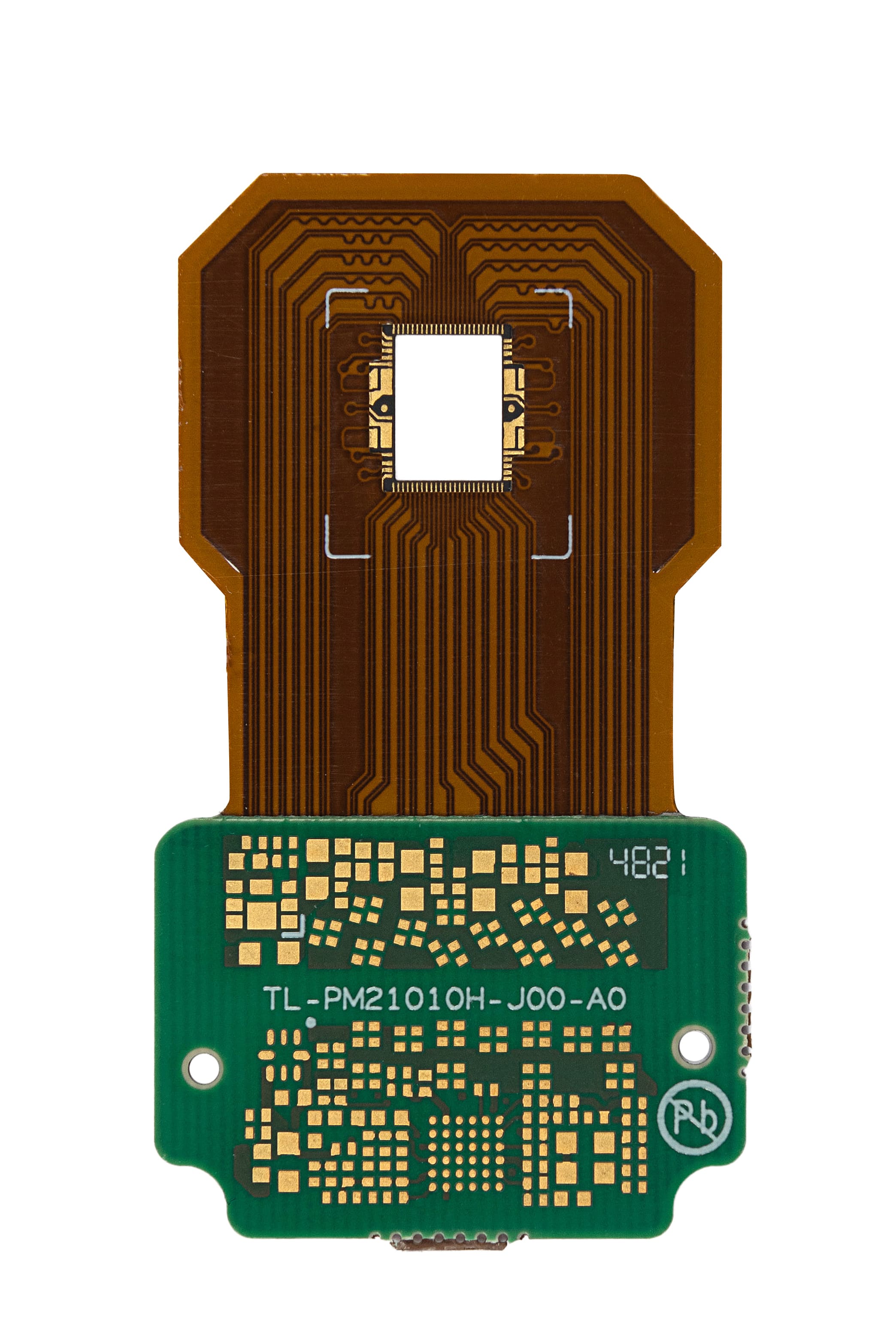

Когда перед вами стоит задача создать компактное, но функционально насыщенное устройство, стандартные решения часто требуют компромиссов. Гибко-жесткие печатные платы устраняют необходимость выбора между надежностью жесткого основания и преимуществами гибкого монтажа. Это единая конструкция, где жесткие участки несут компоненты, а гибкие полиимидные слои служат встроенными шлейфами, соединяющими эти «острова». Такая интеграция кардинально повышает надежность, исключая разъемы и пайку проводов, и открывает путь к созданию по-настоящему трехмерных схем. Наше интегрированное производство позволяет реализовать проекты любой сложности, от прототипов до серий, с привлечением пула проверенных заводов, специализирующихся на этом типе плат.
Процесс изготовления: от идеи к цельной конструкции
Изготовление гибко-жестких плат — высокотехнологичный процесс, начинающийся с тщательного проектирования. Сначала изготавливаются гибкие полиимидные слои, а также внутренние слои для жестких секций. Затем, на этапе прессования, они собираются в единый пакет: в зонах жесткости к ним добавляются слои препрега и фольги, а в гибких зонах оставляется только полиимидная основа. Под воздействием температуры и давления формируется монолитная заготовка. Далее выполняется сверление отверстий (в том числе глухих и скрытых) и их металлизация для создания надежных межслойных соединений. После нанесения финишного покрытия следует ключевой этап — вскрытие технологических окон для высвобождения гибких участков. Завершает процесс формовка внешнего контура платы. Мы обеспечиваем полную инженерную поддержку на всех этапах, помогая выбрать оптимальные материалы и проверить технологичность, что напрямую влияет на итоговую цену и сроки.
Преимущества гибко-жестких плат
Выбор в пользу гибко-жестких ПП продиктован стремлением к максимальной надежности и миниатюризации конечного продукта. Интеграция гибких и жестких секций в единую плату дает разработчику ряд критических преимуществ:
Надежность. Отказ от разъемов и кабельных сборок уменьшает количество механических соединений — самых уязвимых мест любой электроники. Конструкция становится монолитной и устойчивой к вибрациям и ударам.
Экономия пространства. Гибкие участки можно изгибать, укладывая их в корпусе сложной формы, что позволяет эффективно использовать каждый миллиметр объема. Это особенно важно для портативной техники.
Улучшенные электрические характеристики. Отсутствие разъемов снижает паразитные емкости и индуктивности, что критично для высокочастотных и высокоскоростных интерфейсов. Сигнал проходит по непрерывному проводнику с контролируемым импедансом, что гарантирует его целостность.
Как производитель, отвечающий за качество, мы гарантируем соответствие готовых изделий самым строгим требованиям.
Дополнительная информация: выбирая надежного партнера
Проектирование и заказ гибко-жестких ПП требует глубокой экспертизы. Чтобы получить изделие, точно соответствующее задаче, важно работать с опытным партнером. Наша компания предлагает не просто поставку, а комплексную услугу. Мы помогаем с выбором материалов и оптимизируем конструкцию под конкретные производственные мощности, а также предоставляем прозрачную доставку готовой продукции. Вы можете заказывать как отдельные партии для опытных образцов, так и серийное производство, будучи уверенными в стабильности результатов.
Готовы воплотить вашу задачу в надежной и компактной конструкции? Обратитесь к нашим инженерам за консультацией. Чтобы купить гибко-жесткие печатные платы с гарантированным качеством и по оптимальной цене, просто свяжитесь с нами — мы подготовим индивидуальное предложение под ваш проект.
