Печатные платы в автомобилестроении: от двигателя до автопилота
Современный автомобиль — это сложная электронная система, где печатная плата соединяет десятки датчиков, контроллеров и исполнительных механизмов. Именно печатные платы обеспечивают работу двигателя, систем безопасности, мультимедиа и автопилота.
Ниже расскажем о применении печатных плат в отрасли производства автомобилей: какие типы плат используются, за какие системы они отвечают и какие требования предъявляются к их качеству и надёжности.
Роль печатных плат в автомобилестроении
Автомобильная промышленность — один из самых динамичных секторов экономики. Электронные устройства здесь играют ключевую роль. Применение печатных плат в этой области охватывает всё: от управления двигателем машины до информационно-развлекательных комплексов.
Основные задачи, которые решают печатные платы в автомобиле:

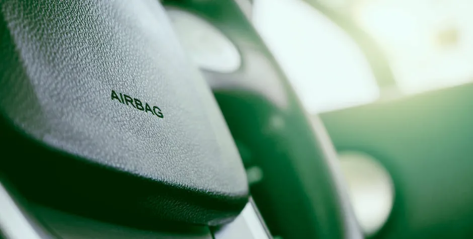

обеспечение безопасности (контроль подушек, ABS, ESP, систем помощи водителю);
управление энергией (зарядка и разрядка аккумулятора, распределение питания);
обработка данных с датчиков (камер, радаров, лидаров);
связь между узлами (CAN, LIN, Ethernet);
отображение информации (панели приборов, мультимедиа).
Автомобильная электроника работает в сложных условиях: вибрация, перепады температур, влажность, электромагнитные помехи. Поэтому к производству плат предъявляются повышенные требования. Использование качественных материалов и строгий контроль на всех этапах — обязательное условие.
Типы автомобильных печатных плат
В зависимости от назначения и условий эксплуатации выбирается тот или иной тип платы.
Жесткие печатные платы
Самый распространённый тип. Изготавливаются из стеклотекстолита FR4 или более термостойких материалов.
Где применяются:
блоки управления двигателем (ECU);
панели приборов;
блоки управления кузовными системами;

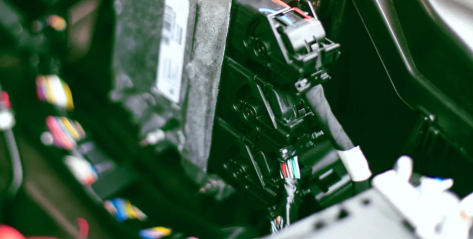

блоки предохранителей и реле.
Особенности: высокая механическая прочность, устойчивость к вибрациям, простота монтажа. Недостаток — невозможность установки в изогнутых корпусах.
Гибкие, полугибкие и гибко-жесткие печатные платы
Для мест с ограниченным пространством, подвижными элементами или необходимостью однократного изгиба при монтаже используются гибкие, полугибкие и гибко-жесткие платы.
Где применяются:
дверные модули (управление стеклоподъёмниками, зеркалами);
рулевые колёса (кнопки управления мультимедиа и круиз-контролем);
камеры (подключение сенсора к основной плате);
аккумуляторные сборки (соединение ячеек);
соединение жёстких узлов в ограниченном пространстве (под панелью приборов, в дверных картах).
Особенности: гибкая структура позволяет установить платы в труднодоступных местах. Полугибкие платы изготавливаются на основе стандартного FR4 с локальным утончением в зоне изгиба, что делает их доступнее по цене. Гибко-жесткие платы сочетают прочность жёстких участков и гибкость переходных зон.
Многослойные печатные платы
При высокой плотности компонентов и большом количестве связей используются многослойные платы (от 4 до 12 и более слоёв).
Где применяются:
сложные блоки управления двигателем и трансмиссией;
системы автономного вождения (обработка данных с камер и радаров);

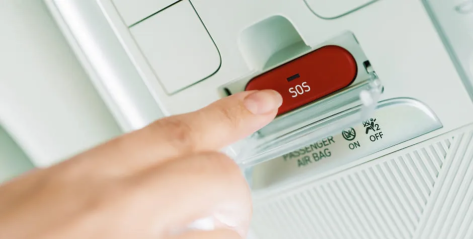

телематические модули (связь, навигация, вызов экстренных служб).
Особенности: компактность, меньше электромагнитных помех, возможность размещения экранирующих слоёв.
Специальные печатные платы
Для специфических задач требуются платы с особыми свойствами:
Тип | Особенность | Применение |
СВЧ-платы (на высокочастотных ламинатах) | стабильный импеданс, минимальные потери | радары, антенны, приёмники GPS |
Платы с толстой медью (70–400 мкм) | выдерживают большие токи | силовые модули, управление тяговым электродвигателем |
Платы на металлическом основании | отвод тепла через алюминиевую подложку | светодиодные фары, блоки зарядки |
Ключевые компоненты и системы управления
Каждая система автомобиля использует один или несколько типов плат.
Системы управления двигателем
Электронный блок управления двигателем (ECU) — один из самых сложных узлов. Он получает данные с датчиков (положение коленвала, расход воздуха, температура) и управляет впрыском топлива, зажиганием, наддувом.
Требования к платам:
высокая надёжность (ресурс 10–15 лет);
работа при высоких температурах;
устойчивость к вибрациям.
Тип плат: жёсткие многослойные платы (чаще всего 4–6 слоёв).
Управление аккумулятором (BMS)
В электромобилях и гибридах система управления батареей (BMS) отвечает за контроль напряжения, тока и температуры каждой ячейки.
Требования к платам:
работа при высоких токах;
защита от короткого замыкания;
точный мониторинг параметров.
Тип плат: жёсткие платы с толстой медью (для силовых цепей) + многослойные платы для управления.

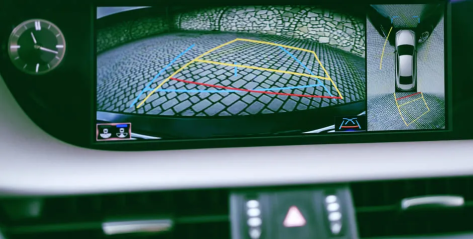

Системы безопасности и помощи водителю (ADAS)
Современные системы: адаптивный круиз-контроль, удержание в полосе, распознавание знаков, автоматическое торможение.
Используемое оборудование: радары (24 ГГц, 77 ГГц), камеры, лидары, ультразвуковые датчики.
Требования к платам:
стабильный импеданс (50 Ом);
минимальные потери сигнала;
защита от электромагнитных помех.
Тип плат: СВЧ-платы на высокочастотных материалах.

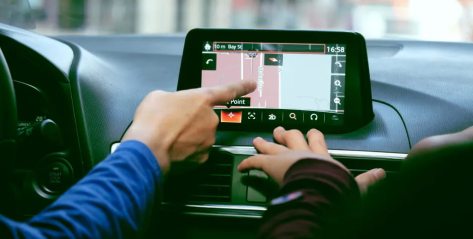

Информационно-развлекательные системы (IVI)
Мультимедиа, навигация, подключение смартфонов, панели приборов, проекционные дисплеи.
Требования к платам:
высокая плотность монтажа (HDI);
работа с высокоскоростными интерфейсами;
тонкие проводники и зазоры (до 0,075 мм).
Тип плат: многослойные платы с технологией HDI.
Преимущества и недостатки различных типов печатных плат
Тип платы | Преимущества | Недостатки |
Жесткие | Низкая стоимость, высокая прочность | Не подходят для изогнутых корпусов |
Гибкие | Можно изгибать, малый вес, экономия места | Дороже жёстких |
Полугибкие | Дешевле гибких, сохраняют жёсткость в основной зоне | Ограниченная механическая гибкость |
Гибко-жесткие | Сочетают свойства жёстких и гибких | Высокая стоимость |
Многослойные | Высокая плотность монтажа, экранирование | Дорогие, сложный ремонт |
СВЧ | Стабильный импеданс, низкие потери | Дорогие материалы |
С толстой медью | Выдерживают большие токи | Ниже плотность компонентов |
На металлическом основании | Отличное рассеивание тепла | Только односторонний монтаж |
Заключение
Применение печатных плат в отрасли производства автомобилей постоянно расширяется. Электромобили, системы автономного вождения, V2X-коммуникации — всё это требует высокой надёжности, должного контроля качества и использования современных технологий.
Использование качественных материалов и строгий контроль производства — основа безопасности и долговечности автомобильной электроники.
Повышенные требования к платам для автомобильной промышленности включают:
соответствие стандартам IATF 16949 и IPC Class 3;
устойчивость к вибрациям и перепадам температур;
высокую паяемость и стойкость покрытий.
Автомобильная промышленность предъявляет к печатным платам одни из самых жёстких требований в мире. ГРАН Груп обеспечивает полный цикл — от инженерной поддержки до серийного выпуска плат, соответствующих этим стандартам.
