В России работают десятки компаний, выпускающих электронику для промышленности, транспорта и энергетики. Такие устройства редко представлены на потребительском рынке, однако ежедневно используются для управления движением поездов, контроля работы автомобильных систем, защиты энергетических объектов и решения других критически важных задач.

Такие электронные устройства с каждым днём становятся компактнее и технологичнее: размеры компонентов сокращаются, а требования к точности, надежности и стабильности производства возрастают. Российские предприятия располагают оборудованием и компетенциями, необходимыми для выпуска сложной высоконадежной электроники.

Ранее мы рассказывали об особенностях производства печатных плат. В этой статье рассмотрим работу контрактного производителя электроники на примере нашего партнера — компании «Эрикон» из Санкт-Петербурга. Разберем путь изделия от получения технической документации до поставки готовой продукции заказчику.

Типы производителей электроники

Производителей электроники условно можно разделить на три основных типа. ГРАН Груп взаимодействует с каждым из них, поскольку печатная плата является основой практически любого электронного устройства.

OEM-производитель: полный цикл от идеи до продукта

OEM-производители совмещают функции разработчика и изготовителя. Они получают техническое задание, разрабатывают устройство с нуля, организуют производство и передают заказчику готовое изделие. Некоторые OEM-компании также выпускают собственную продукцию под своим брендом.

ODM-производитель: разработка без сборки

ODM-подход предполагает разработку собственных изделий либо создание проектов по техническому заданию заказчика. В зависимости от модели работы дальнейшее производство может передаваться специализированному подрядчику.

EMS-производитель: сборка по документации заказчика

EMS-производитель выпускает электронику по готовой конструкторской документации заказчика. В производство передаются чертежи, спецификации, перечни компонентов и другие технические требования, после чего предприятие выполняет монтаж и сборку изделий.

Наш партнер относится к категории EMS-производителей. Предприятие выпускает электронику для автомобильной промышленности, железнодорожного транспорта, энергетики и телекоммуникаций по документации заказчиков.

Контрактные производители работают в рамках общей задачи — организовать серийный выпуск электроники, — однако их специализация может существенно различаться. Например, наши коллеги ориентированы на производство сложных и высоконадежных изделий для критически важных отраслей промышленности.

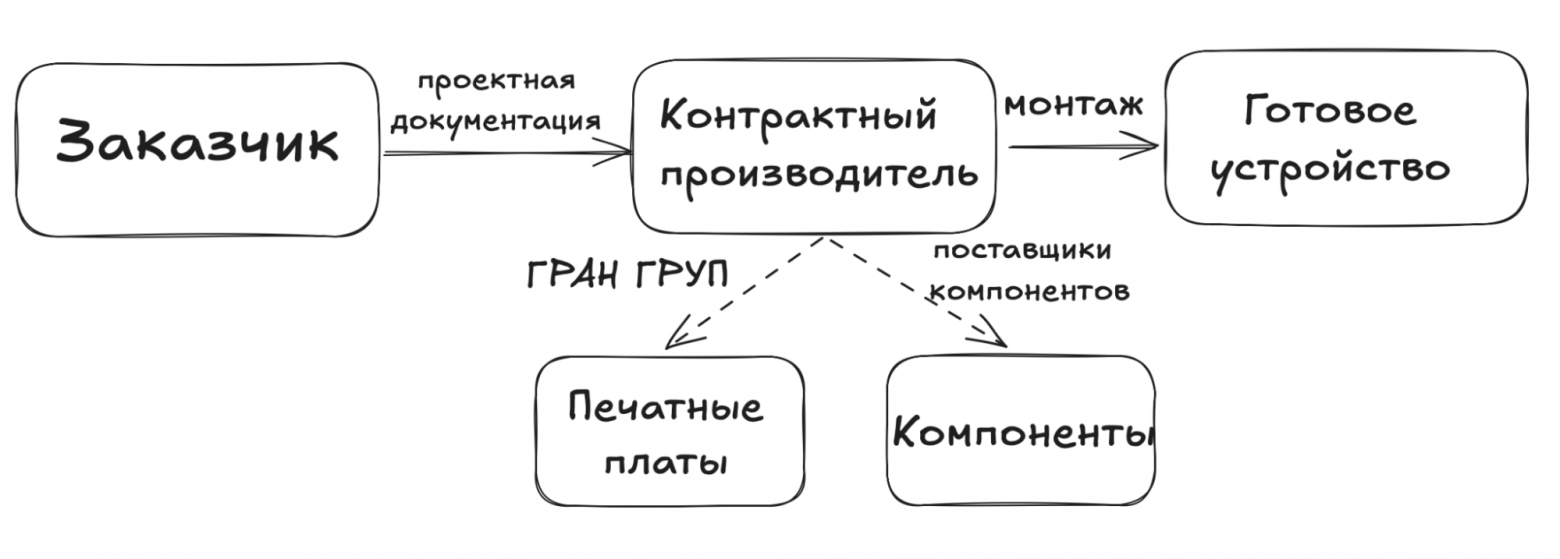

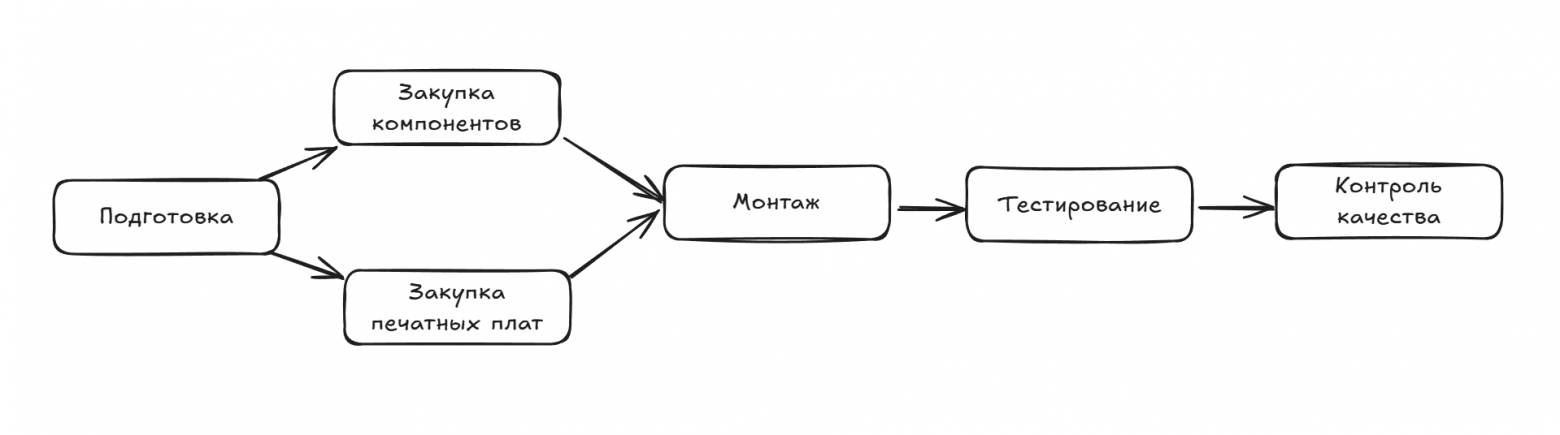

Упрощенная схема работы контрактного производителя

Поступление заказа

Работа над проектом начинается с получения конструкторской документации от заказчика. Инженеры-технологи анализируют материалы и в течение нескольких дней формируют перечень вопросов, замечаний и технических требований.

Технологическая подготовка позволяет заранее выявить потенциальные сложности и снизить риски на этапе производства. На этом этапе определяется, возможно ли изготовление изделия на имеющемся оборудовании, какие технологические операции потребуются и какая оснастка должна быть подготовлена.

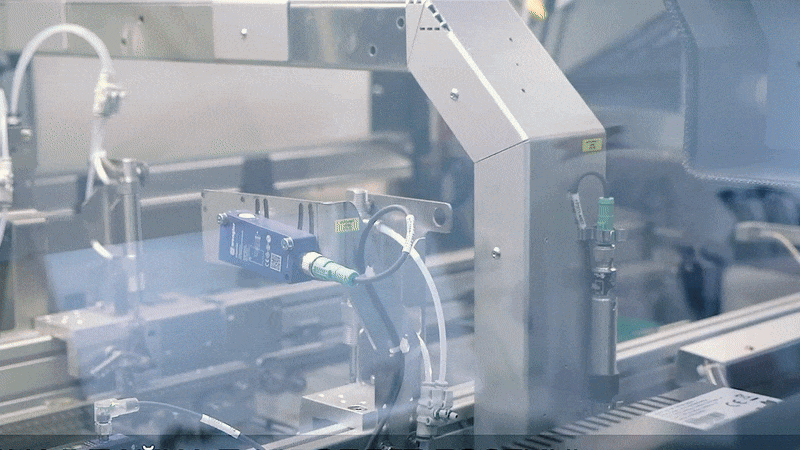

Чем выше степень автоматизации процесса, тем стабильнее качество продукции и повторяемость результатов. Поэтому производственные операции автоматизируются везде, где это технически и экономически оправдано.

Для монтажа также требуется специальная оснастка. Часть необходимой оснастки может изготавливаться силами предприятия, что помогает оптимизировать стоимость готового изделия.

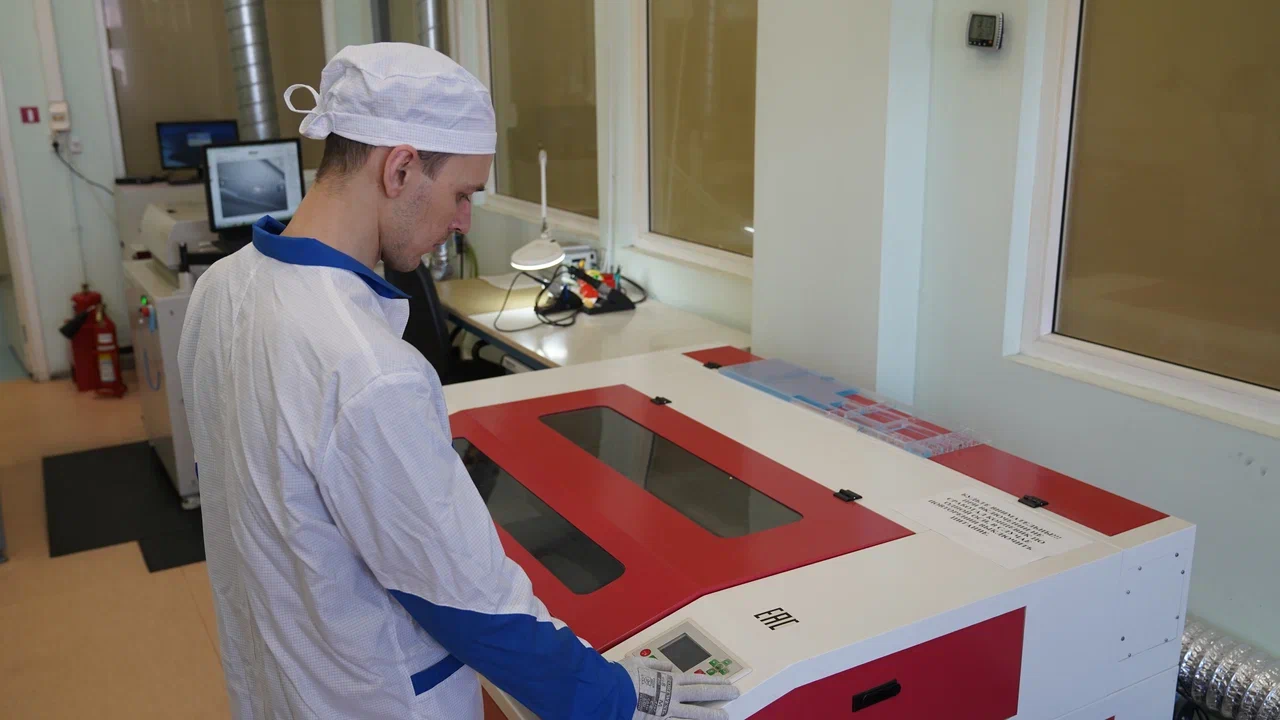

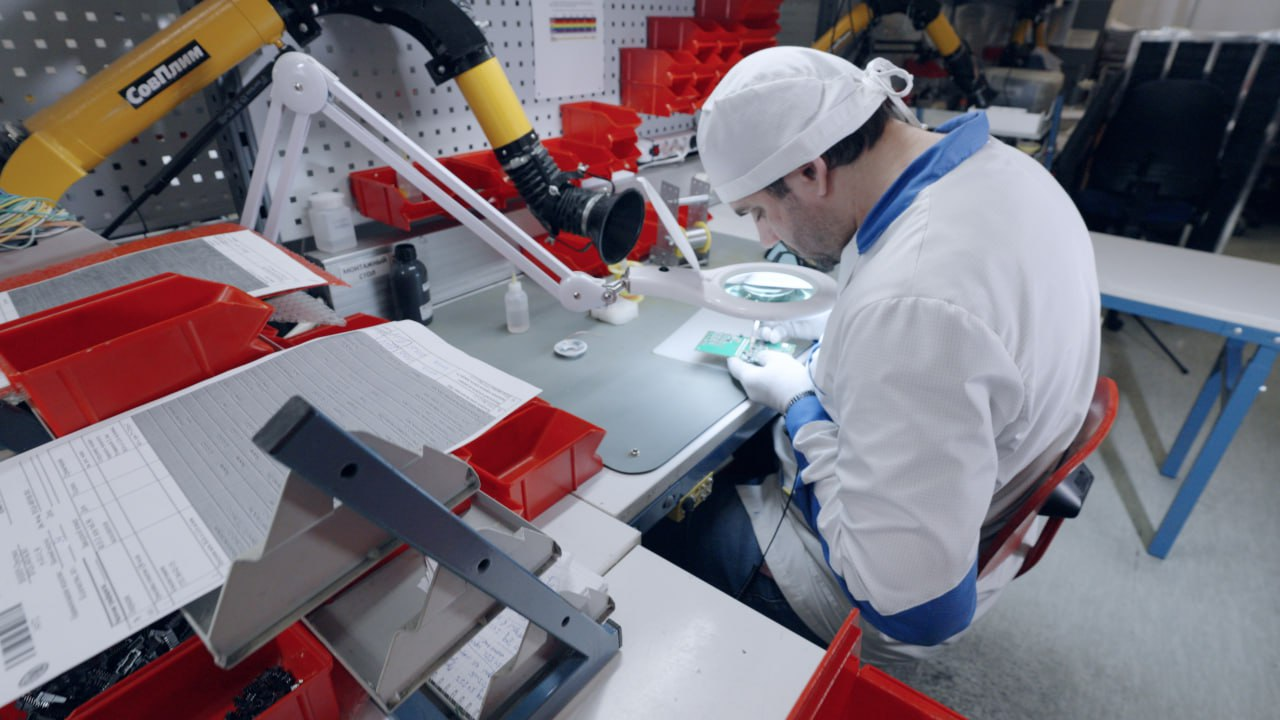

Часть оснастки изготавливается сразу на предприятии, что позволяет снизить стоимость готового печатного узла

Стоимость производства зависит в том числе от количества нормо-часов, затрачиваемых на выпуск продукции. Качественная технологическая подготовка сокращает время изготовления, повышает производительность линии и делает проект экономически эффективнее для заказчика.

Улучшение проекта

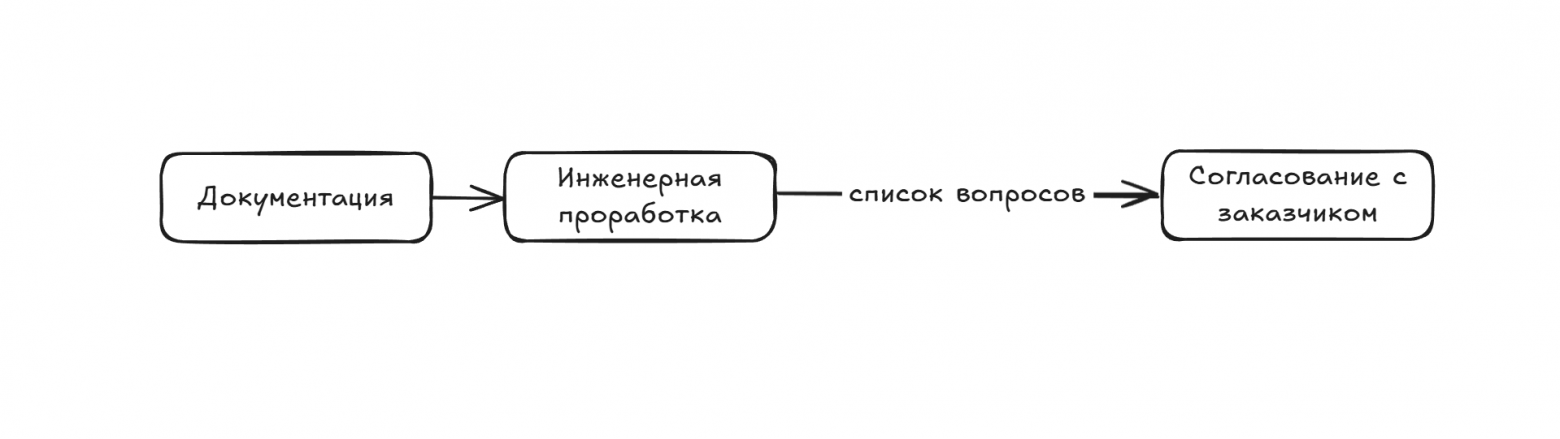

Работа с документацией заказчика строится в формате технического диалога. Во время анализа проекта инженеры-технологи выявляют потенциальные риски, задают уточняющие вопросы и при необходимости предлагают варианты решений.

Изменения в проект без согласования с заказчиком не вносятся. Все рекомендации фиксируются в документации, а окончательное решение об их принятии остается за заказчиком.

Никакие изменения в проект без согласования с заказчиком не вносятся. Все предложения фиксируются в документе. Заказчик сам решает, принять их или нет.

Параллельно ГРАН Груп выполняет расчет стоимости печатных плат и уточняет вопросы, связанные с их производством.

Печатная плата является основой электронного устройства. Даже незначительные дефекты могут привести к отказу изделия после установки компонентов, поэтому к выбору изготовителя, материалам и технологии производства плат предъявляются высокие требования.

Формирование коммерческого предложения

Коммерческое предложение охватывает все составляющие проекта: от стоимости материалов и печатных плат до монтажных операций, оснастки и логистики.

Итоговая стоимость может включать:

• Печатные платы.
• Электронные компоненты.
• Материалы и технологическую оснастку.
• Стоимость монтажа и сборки.
• Логистику.

В предложение также могут включаться рекомендации по выбору материалов печатных плат с учетом условий эксплуатации. Например, для автомобильной электроники особенно важны устойчивость к вибрациям, температурным перепадам и другим механическим нагрузкам.

Подготовка производства к запуску

Закупка компонентов

Качество электронных компонентов напрямую влияет на надежность готового устройства. Для снижения риска использования контрафактной продукции проводится входной контроль компонентов перед монтажом, а готовые изделия проходят функциональное тестирование.

На этапе приемки оператор пересчитывает компоненты и проверяет их состояние. Автоматизированное оборудование позволяет одновременно контролировать несколько катушек с компонентами.

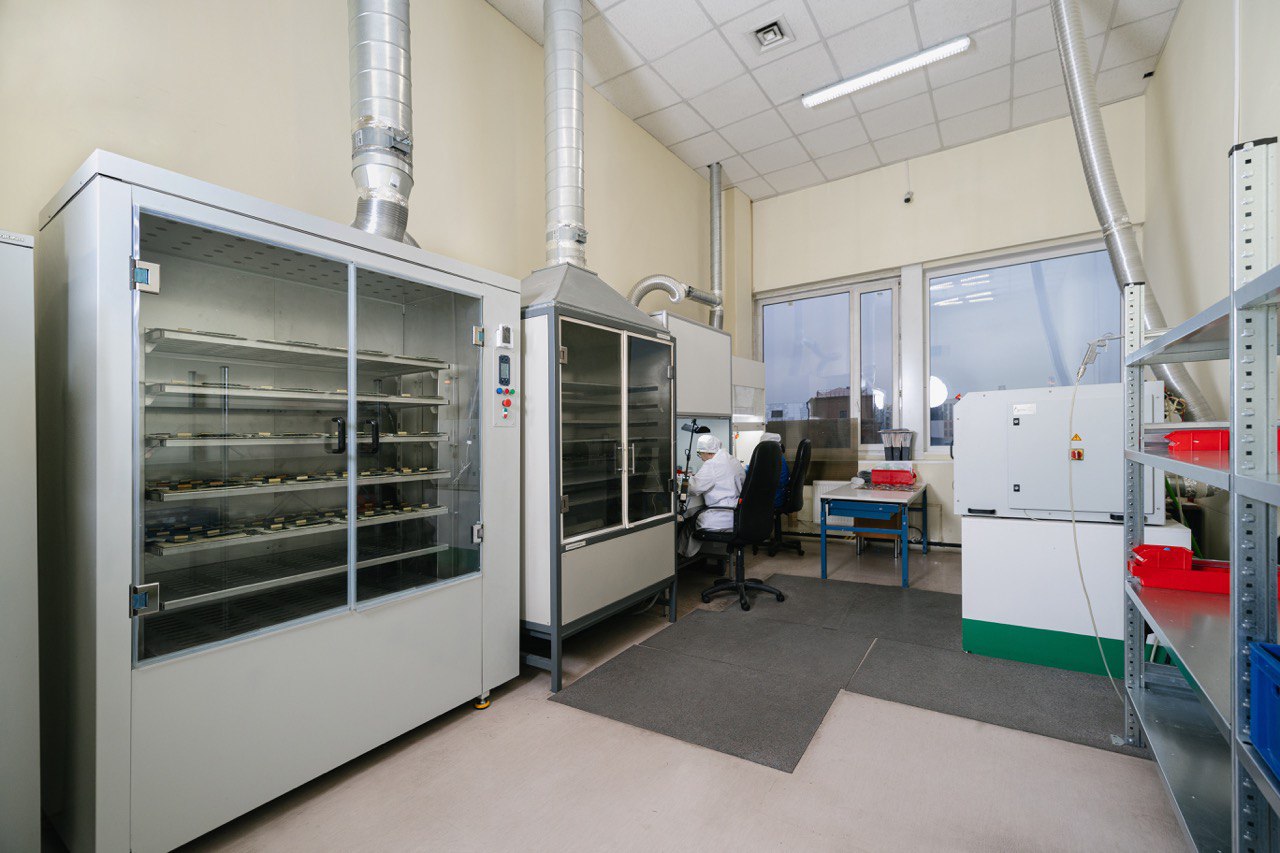

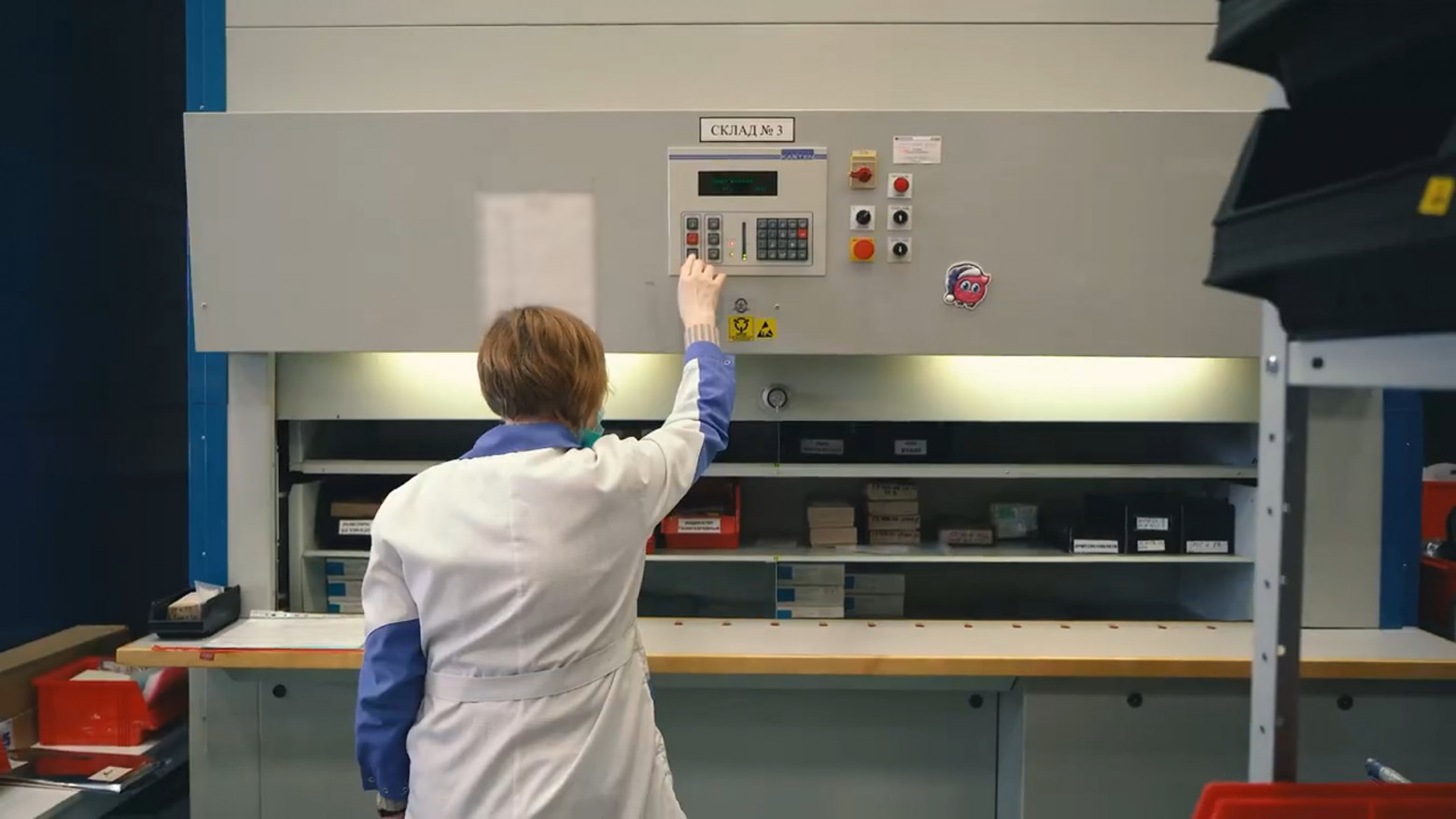

Компоненты, хранящиеся на складе, как правило, закупаются под конкретные проекты. Печатные платы и электронные компоненты направляются в производство непосредственно после поступления, без длительного складского хранения.

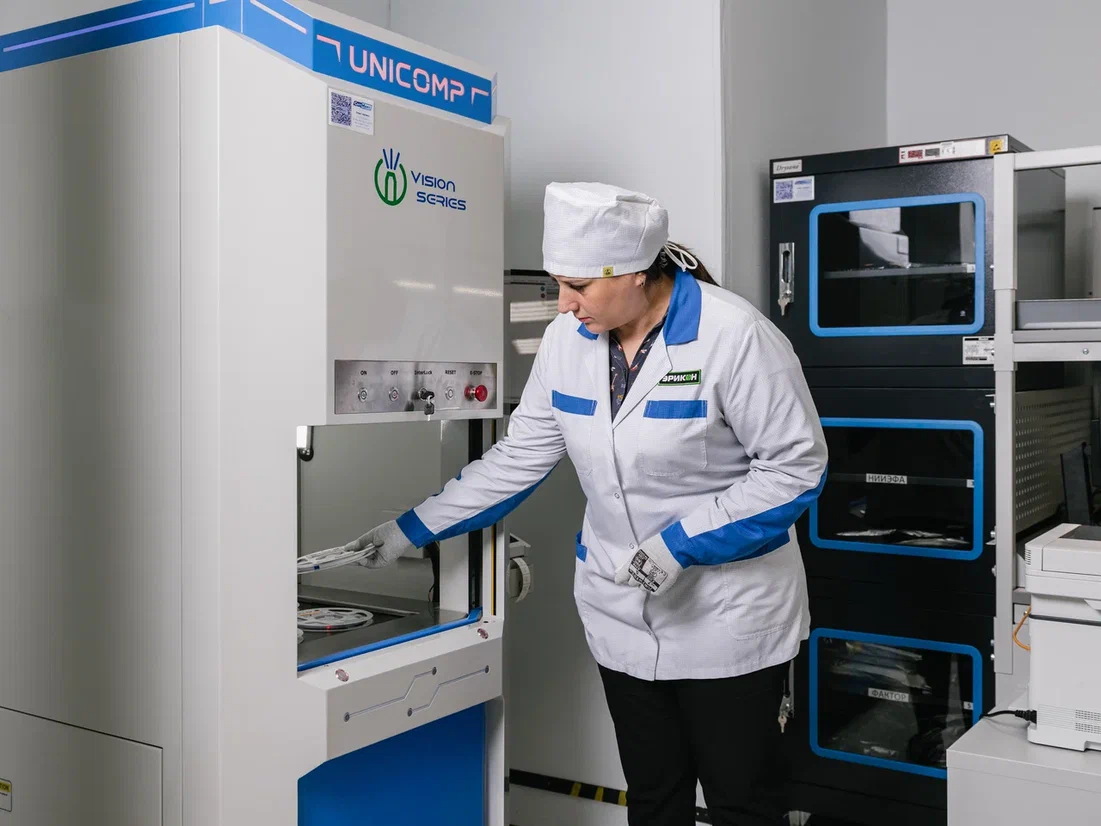

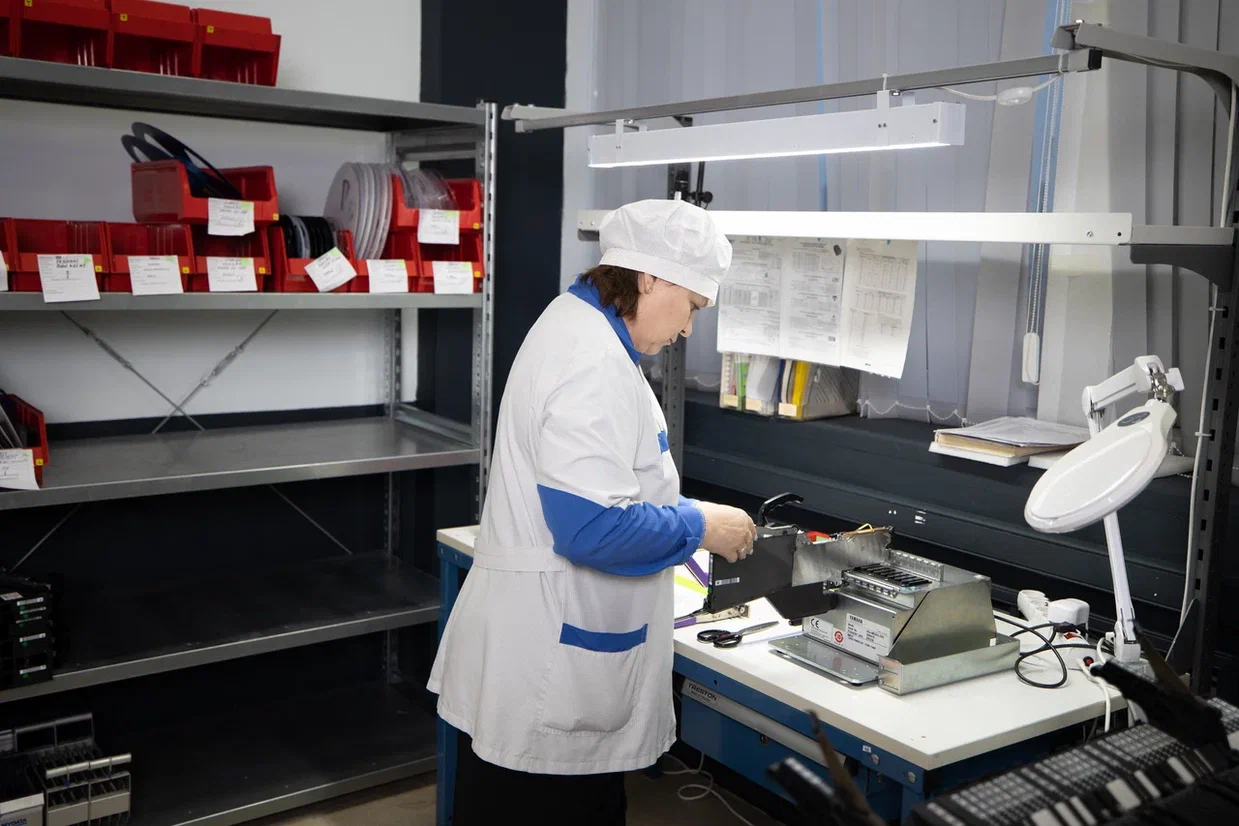

Оператор пересчитывает компоненты и проверяет их качество. Оборудование проверяет несколько катушек компонентов за один раз.

Настройка оборудования под новый проект

Каждый новый печатный узел требует подготовки и настройки оборудования. Процесс включает несколько основных этапов.

1. Создание программы для автоматического установщика

Программа создается на основе конструкторской документации и содержит координаты размещения каждого компонента. Инженеры-технологи оптимизируют порядок установки, чтобы сократить продолжительность монтажа и повысить эффективность линии.

2. Подготовка трафарета для нанесения паяльной пасты

Для каждой печатной платы изготавливается металлический трафарет. Он обеспечивает точное нанесение паяльной пасты на контактные площадки и влияет на качество последующей пайки.

Качество нанесения пасты критически важно: от него зависят надежность паяных соединений, отсутствие непропаев и стабильность работы электронного узла.

3. Настройка питателей

Питатели — это устройства, подающие компоненты в автоматический установщик. Они заряжаются лентами с компонентами различных типов и номиналов.

Подготовка и зарядка питателей занимают значительную часть времени при переналадке линии на новое изделие.

4. Тестовый запуск

Перед запуском серийного производства выполняется пробный прогон на нескольких платах. Это позволяет выявить возможные проблемы с монтажом и внести необходимые корректировки в настройки оборудования.

Вместе с печатными платами контрактный производитель может получать solder sample — образец для проверки паяемости. Он используется при настройке температурного режима пайки. Качественное финишное покрытие контактных площадок печатной платы обеспечивает надежное формирование паяных соединений в процессе монтажа.

Сборка электронного устройства

Автоматический монтаж компонентов

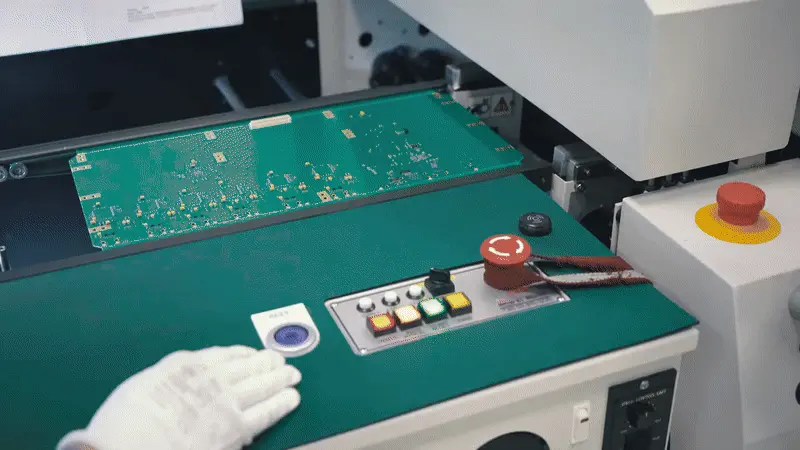

Автоматическая линия является основой серийного производства электронных изделий. Она может устанавливать десятки тысяч компонентов в час и включает несколько последовательных станций, каждая из которых выполняет отдельную технологическую операцию.

Процесс начинается с нанесения паяльной пасты через трафарет. Паста представляет собой смесь микроскопических частиц припоя и флюса. Она наносится на контактные площадки печатной платы с высокой точностью.

После нанесения пасты плата поступает в автоматический установщик компонентов. Монтажная головка захватывает компоненты из питателей вакуумным захватом, камера проверяет корректность захвата, после чего компонент устанавливается в заданную позицию.

Современное оборудование обеспечивает точность установки до десятых долей миллиметра.

Затем плата с установленными компонентами направляется в печь оплавления. При температуре до 250 °C паяльная паста расплавляется и формирует прочные паяные соединения. Температурный профиль подбирается индивидуально для каждого изделия с учетом используемых компонентов, материалов и требований к надежности.

Существенное значение имеет материал печатной платы. Производитель выбирает материал с подходящей температурой стеклования — Tg, чтобы плата не деформировалась при нагреве и сохраняла свои свойства после пайки.

Ручной монтаж сложных элементов

Не все компоненты можно установить автоматически. Ручной монтаж применяется, если особенности компонента, его габариты, форма или требования к установке не позволяют использовать автоматическое оборудование.

Ручная установка может потребоваться в следующих случаях:

• Монтаж тяжелых компонентов, которые невозможно удерживать вакуумным захватом.
• Установка высокочастотных разъемов, требующих повышенной точности.
• Монтаж элементов в труднодоступных участках платы.
• Установка компонентов, чувствительных к высокой температуре пайки.

Для выполнения таких операций используются профессиональные паяльные станции с контролем температуры, микроскопы и другое специализированное оборудование.

Специализированные производственные процессы

Селективная пайка применяется для плат со смешанным монтажом, на которых одновременно присутствуют компоненты поверхностного монтажа и элементы, устанавливаемые в отверстия.

Роботизированная система точечно наносит припой только на требуемые контакты, не затрагивая уже установленные SMD-компоненты. Это позволяет обеспечить высокое качество соединений при сохранении точности и стабильности процесса.

Контроль качества на каждом этапе

Автоматический контроль

Одним из ключевых инструментов контроля является автоматическая оптическая инспекция — AOI. Система проверяет:

• Корректность установки компонентов.
• Качество паяных соединений.
• Наличие производственных дефектов.

AOI использует высокоточные камеры и программное обеспечение, которое сравнивает фактическое изделие с эталонным изображением. Система помогает выявлять смещение компонентов, непропаи, короткие замыкания и другие дефекты.

Рентген-контроль позволяет проверить внутреннюю структуру паяных соединений и обнаружить скрытые дефекты. Он особенно важен при работе с компонентами, выводы которых расположены под корпусом и недоступны для визуального осмотра.

Контроль специалистами ОТК

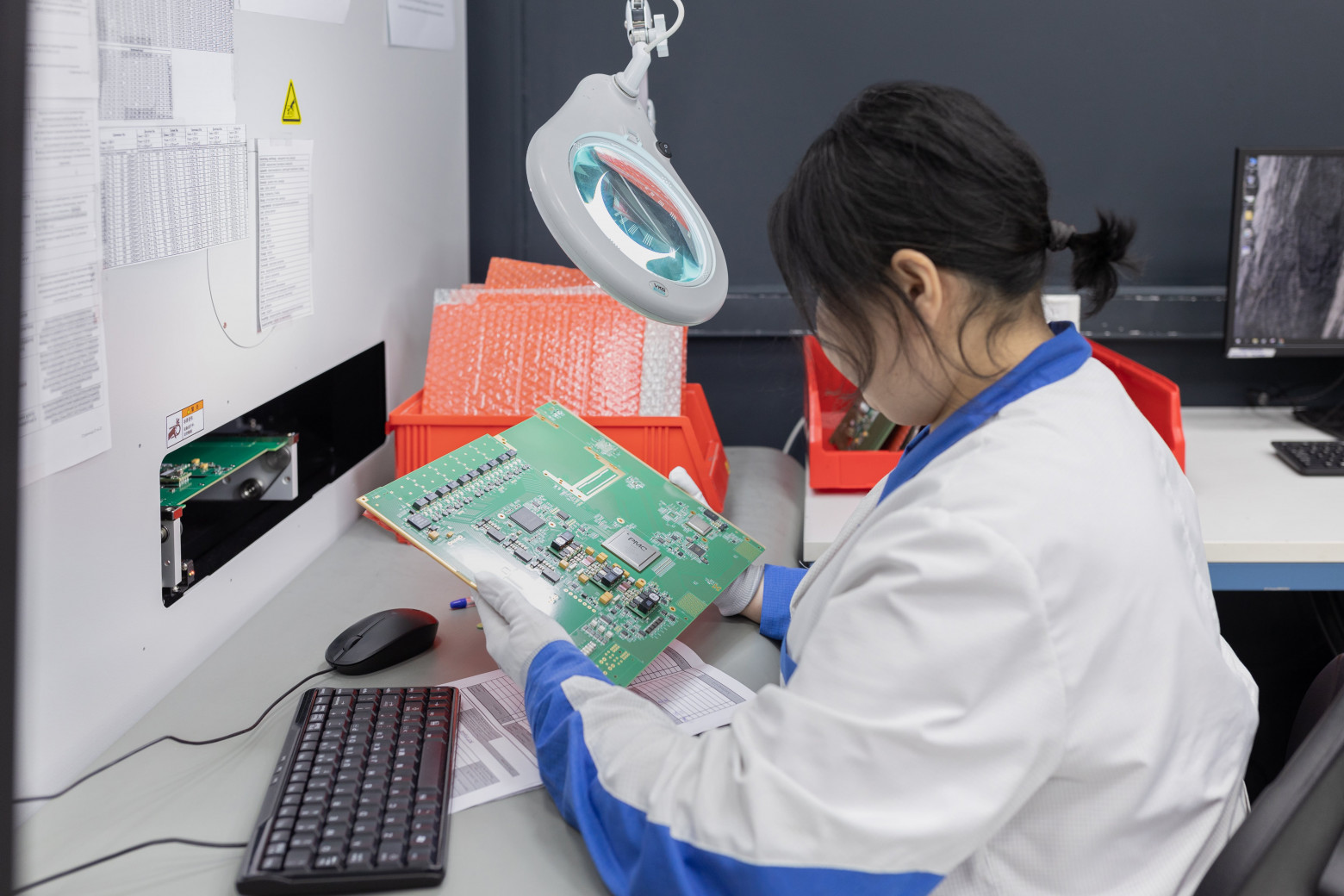

Автоматизированные системы обеспечивают высокую скорость и точность контроля, однако визуальная проверка специалистами ОТК остается важной частью системы качества.

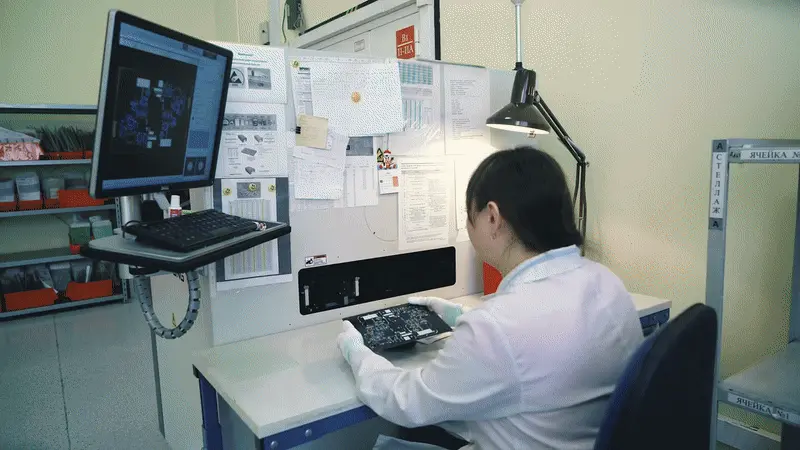

Контролеры проверяют платы после автоматического монтажа, используя микроскопы и специализированное освещение. Особое внимание уделяется качеству пайки и дефектам, которые могут быть неочевидны для автоматических систем.

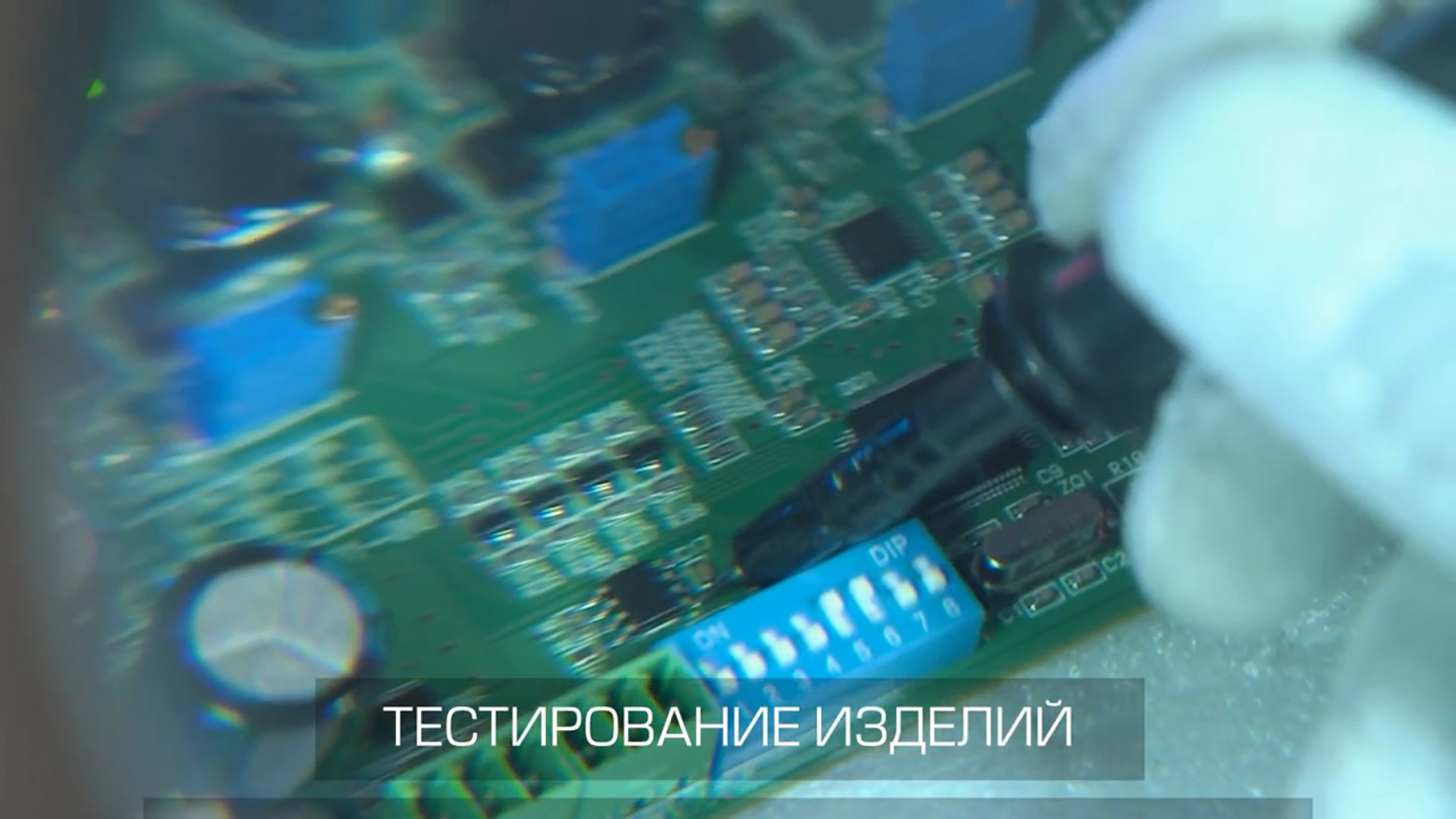

Функциональное тестирование проводится на специальных стендах, имитирующих реальные условия работы устройства. Плата подключается к тестеру, который проверяет электрические параметры и выполнение предусмотренных функций. Для каждого типа изделия требуется индивидуальный тестовый стенд.

Испытания на надежность

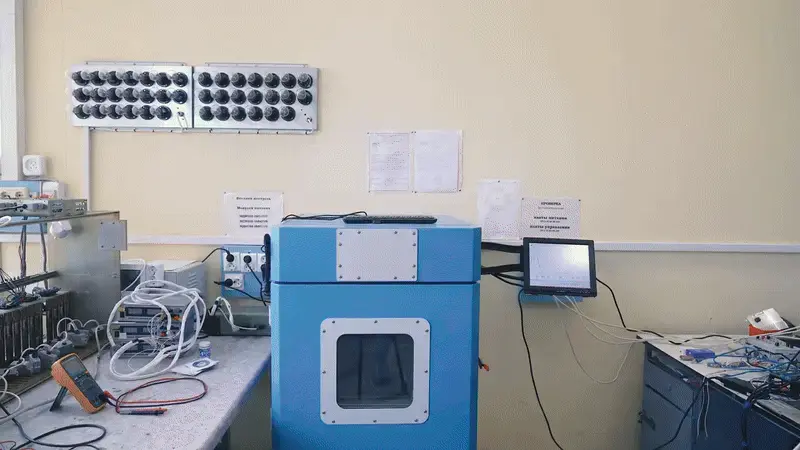

Для подтверждения надежности изделий могут проводиться специальные испытания:

• Термоциклирование для проверки работоспособности при изменении температуры.
• Вибрационные испытания.
• Испытания на влагостойкость.

Для промышленной электроники такие испытания особенно важны. Оборудование может эксплуатироваться при экстремальных температурах, постоянной вибрации, повышенной влажности и других неблагоприятных условиях.

Влагозащита

При необходимости после завершения контрольных операций на изделие наносятся защитные лаки или компаунды. Они предохраняют электронику от воздействия влаги, агрессивных сред, загрязнений и механических факторов.

Такая защита особенно востребована в энергетике и транспорте, где оборудование часто используется на открытом воздухе либо в промышленных помещениях с повышенной влажностью и загрязненностью.

Упаковка и отправка готовых изделий

Правильная упаковка защищает электронные устройства от механических повреждений, электростатических разрядов и негативных воздействий при транспортировке и хранении.

Подготовка к отправке

Готовые изделия упаковываются в антистатические материалы. Даже небольшой электростатический разряд способен повредить чувствительные электронные компоненты, поэтому защита от ESD является обязательной частью подготовки продукции к отгрузке.

Каждому изделию присваивается уникальный идентификационный номер. Это обеспечивает прослеживаемость продукции на всех этапах: от производства до эксплуатации у заказчика.

Логистика поставок

График поставок согласовывается с заказчиком заранее. Готовая продукция обычно находится на складе не более одного-двух дней, после чего направляется заказчику.

Сопровождение готового продукта

Взаимодействие с заказчиком не заканчивается после отгрузки. Производитель анализирует работу устройств в реальных условиях эксплуатации и учитывает результаты каждого проекта при подготовке последующих заказов.

При возникновении проблем проводится анализ причин. Все случаи возврата продукции изучаются, включая ситуации с незначительными дефектами. Обратная связь от заказчиков позволяет выявлять потенциальные риски и предотвращать повторение ошибок в будущих проектах.

Заключение

Производство электроники требует современного оборудования, квалифицированных специалистов и строгой системы контроля качества. Разработчики, изготовители печатных плат и контрактные производители работают в единой технологической цепочке, где каждый участник отвечает за свой этап и конечный результат.

Технологическая подготовка на ранней стадии проекта позволяет сократить сроки, снизить издержки и избежать множества вопросов уже в ходе производства. Чем точнее согласованы требования до запуска, тем быстрее и предсказуемее выполняется заказ.

Автоматизация повышает стабильность процессов и ускоряет монтаж, а современные установщики обеспечивают размещение компонентов с точностью до десятых долей миллиметра.

Контроль качества сопровождает изделие на всех этапах производства. Автоматическая оптическая инспекция, рентген-контроль, визуальная проверка и функциональное тестирование помогают выявлять дефекты до передачи продукции заказчику.
