Современный мир невозможно представить без электроники. Она управляет транспортом, связью, медициной, производством — от кофемашины до спутника. В сердце каждого такого устройства — печатная плата (далее — ПП). Это диэлектрическая пластина с медными проводниками, на которой монтируются и соединяются электронные компоненты. Именно ПП превращает набор микросхем, резисторов и конденсаторов в работающую систему.
Компоненты, которые крепятся к ПП, делятся на две большие группы:
Активные — усиливают, генерируют или коммутируют сигнал. Примеры: транзисторы, микроконтроллеры, операционные усилители.
Пассивные — не требуют питания для своей работы. Примеры: резисторы, конденсаторы, катушки индуктивности.
Без ПП любое устройство выглядело бы как хаос из проводов. Именно печатные платы делают электронику компактной, надёжной и пригодной для массового выпуска.
Как появились печатные платы
Идее ПП уже больше века. В 1903 году немецкий изобретатель Альберт Хансон запатентовал конструкцию, похожую на современную ПП: плоские проводники на изолирующей основе со сквозными отверстиями. Однако тогда технология не получила распространения — не было ни массового спроса, ни подходящих материалов.
Прорыв произошёл в 1940-х годах. Австрийский инженер Пауль Эйслер, работавший в Великобритании, предложил метод травления медной фольги на диэлектрике для сборки радиоприёмников. Его подход позволил отказаться от громоздких проводов и ускорить производство.
Военные быстро оценили преимущества, а в 1950–1960-е годы, с развитием транзисторов и компьютеров, печатные платы стали повсеместным стандартом.
Какими бывают печатные платы (виды)
Вид ПП — это её конструкция. Основные параметры: количество проводящих слоёв и способность гнуться.
По количеству слоёв
Вид | Описание | Где применяется |
Односторонние (ОПП) | Медные дорожки только с одной стороны. Самый простой и доступный вид. | Пульты ДУ, простые блоки питания, светодиодные модули. |
Двухсторонние (ДПП) | Дорожки есть на обеих сторонах, связь между ними — через металлизированные отверстия. | Промышленная электроника, бытовая техника, датчики. |

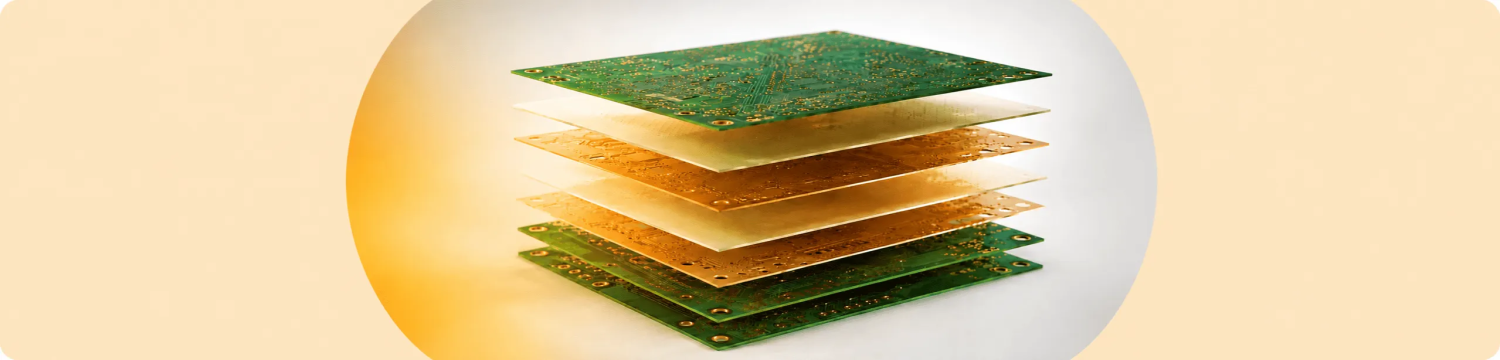

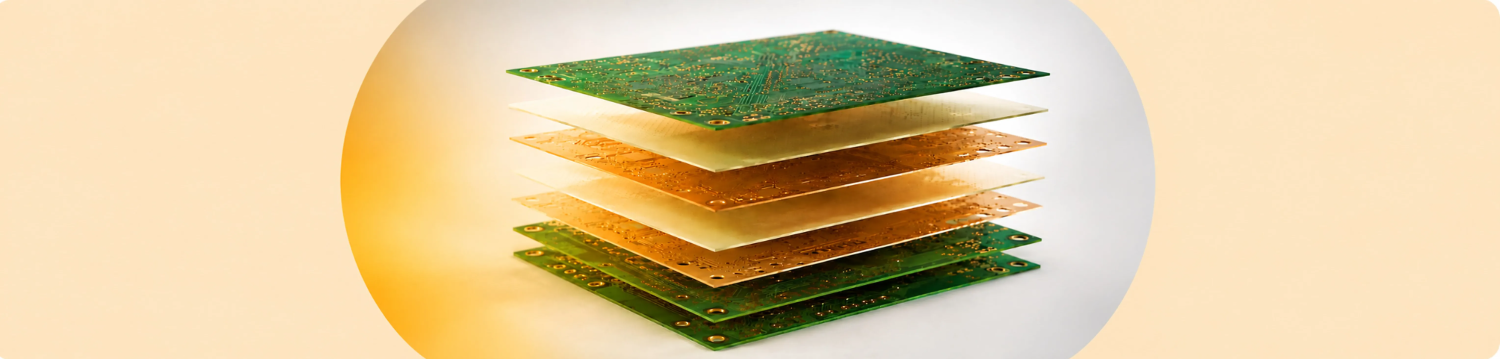

Многослойные (МПП) | Три и более проводящих слоя. Внутренние слои часто отводятся под питание и землю. | Компьютеры, смартфоны, медицинская техника. |
По способности гнуться
Вид | Особенность | Примеры использования |
Жёсткие | Твёрдое основание из стеклотекстолита, не гнётся. | Большинство устройств общего назначения. |
Гибкие | Основа из полиимидной плёнки. ПП можно согнуть, скрутить, проложить в тесном корпусе. | Ноутбуки, камеры, умные часы. |
Полугибкие | Занимают промежуточное положение. Изготавливаются из стандартного FR4, но с локальным утончением в зоне изгиба. Дешевле полноценных гибких плат, но выдерживают ограниченное число изгибов (обычно при монтаже). | Соединение жёстких узлов в ограниченном пространстве, замена коротких кабельных жгутов. |
Гибко-жёсткие | Комбинация жёстких участков для компонентов и гибких «мостиков» между ними. | Авионика, спутники, медицинские импланты. |
Типы печатных плат (по специализации)
Если вид — это конструкция, то тип определяет «профессию» ПП: для каких задач она лучше всего подходит.
Тип | Для чего нужен | Где встречается |
СВЧ-платы | Работа с высокочастотными сигналами (радары, GPS, спутниковая связь). | Автомобильные радары, навигаторы. |
HDI-платы | Предельно высокая плотность компонентов. Используются микропереходы и лазерное сверление. | Смартфоны, планшеты, носимые устройства. |
Платы на металлическом основании | Эффективно отводят тепло от мощных компонентов. | Светодиодные лампы, силовые модули. |
Платы с толстой медью | Выдерживают большие токи (медная фольга 70–400 мкм). | Блоки питания, зарядные станции. |
Керамические подложки | Выполнены на основе оксида алюминия, нитрида алюминия или других керамических материалов. Имеют очень высокую теплопроводность и термостойкость, низкие диэлектрические потери. | Мощные светодиодные сборки, ВЧ- и СВЧ-модули, высокотемпературная электроника. |
Как делают печатные платы
Производство ПП — это комбинация химических, фотографических и механических процессов. Если не углубляться в детали, основные методы выглядят так.
Субтрактивный метод («химическая резка»). Берётся заготовка — диэлектрик, полностью покрытый медной фольгой. На медь наносится светочувствительный слой (фоторезист). Через шаблон (фотошаблон) засвечиваются участки, которые должны остаться дорожками. Затем лишняя медь стравливается в химическом растворе, и остаётся только нужный рисунок. Метод прост и дёшев, но не позволяет делать металлизированные отверстия без дополнительных операций.
Полуаддитивный метод (комбинированный). Сначала на диэлектрике создаётся очень тонкий проводящий слой (химическая медь). Затем гальваническим способом медь наращивается только на участках будущих дорожек. Такой подход позволяет получать тонкие линии и маленькие зазоры — это необходимо для многослойных и HDI-плат.
Основные этапы производства (кратко):
Фотолитография — формирование рисунка дорожек.
Сверление — создание отверстий (механическое — от 0,15 мм, лазерное — от 0,08 мм).
Металлизация — создание токопроводящих стенок в отверстиях (химия + гальваника).
Прессование — для многослойных ПП: сборка «сэндвича» из слоёв и клеящих прослоек (препрегов) под давлением и температурой.
Паяльная маска — защита медных дорожек от случайных замыканий и коррозии.
Финишное покрытие — защита контактных площадок от окисления для хорошей пайки (HASL, ENIG, иммерсионное олово или серебро).
Электротест — проверка каждой ПП на обрывы и короткие замыкания.
Где применяются печатные платы
Применение печатных плат охватывает практически все сферы, где есть электроника. Полный список отраслей и примеры устройств вы можете посмотреть на нашем сайте grangroup.ru.
Сфера | Примеры |
Бытовая электроника | Смартфоны, телевизоры, ноутбуки, планшеты. |
Промышленность | Станки с ЧПУ, роботы, измерительные приборы. |
Автомобилестроение | Блоки управления двигателем, ABS, подушки безопасности, электромобили. |
Медицина | Томографы, кардиостимуляторы, аппараты ИВЛ. |
Авионика и космос | Спутники, бортовые компьютеры, навигация. |
Телекоммуникации | Базовые станции, маршрутизаторы, спутниковые приёмники. |
Коротко о главном
Что такое печатная плата? Это реальная основа всего, что работает от электричества. ПП выполняет роль и «скелета», и «нервной системы» любого устройства.
Выбрать правильный вид, тип и материал ПП — значит получить надёжное устройство, которое не подведёт. Если вы разрабатываете электронику и хотите разобраться в нюансах или заказать ПП под свою задачу, обратитесь к нам. Поможем подобрать оптимальный вариант.
